Conseil de développement RK3562J

ThinkCore Technology RK3562J Development Board utilise des puces de qualité industrielle, peut fonctionner de manière stable pendant longtemps dans une plage de température de fonctionnement de -40 ° C à 85 ° C, répondant aux besoins des applications d'affichage commerciales dans divers environnements complexes, tels que les machines publicitaires extérieures, l'équipement d'affichage dans les centres commerciaux et autres lieux publics.

Caractéristiques clés:

SoC haute performance: Rockchip RK3562J Quad-core Cortex-A55 @ 1,8 GHz, idéal pour la signalisation numérique, le commerce de détail intelligent et le contrôle industriel.

● Interfaces riches: support à double dispositif via MIPI CSI / DSI + LVDS, USB 3.0 à grande vitesse et Wi-Fi 6 pour une connectivité de latence ultra-low.

● Conception open source: fichier source de PCB de plinthes de support open source et SDK a fourni une personnalisation rapide.

● Gigabit Ethernet Port: Gigabit Ethernet Port peut fournir une prise en charge de réseau efficace, stable et flexible pour les panneaux d'affichage commerciaux et autres équipements

● Fiabilité de qualité commerciale: support Android / Linux stable, sur mesure pour la signalisation numérique 24/7 et les périphériques AIOT Edge.

● Prise en charge officielle des images du système d'exploitation grand public: telles que Android, Debian et Ubuntu, qui peuvent être appliquées à plus de 6 environnements d'application différents.

Pourquoi nous choisir?

Matériel open source: modifiez librement la plinthe - pas de barrières de licence.

Support technique: support technique en ligne pour aider à accélérer le développement et l'assistance pour les intégrations OEM / ODM.

Solution rentable: solution prête à déploier avec un délai de marché plus rapide que les concurrents.

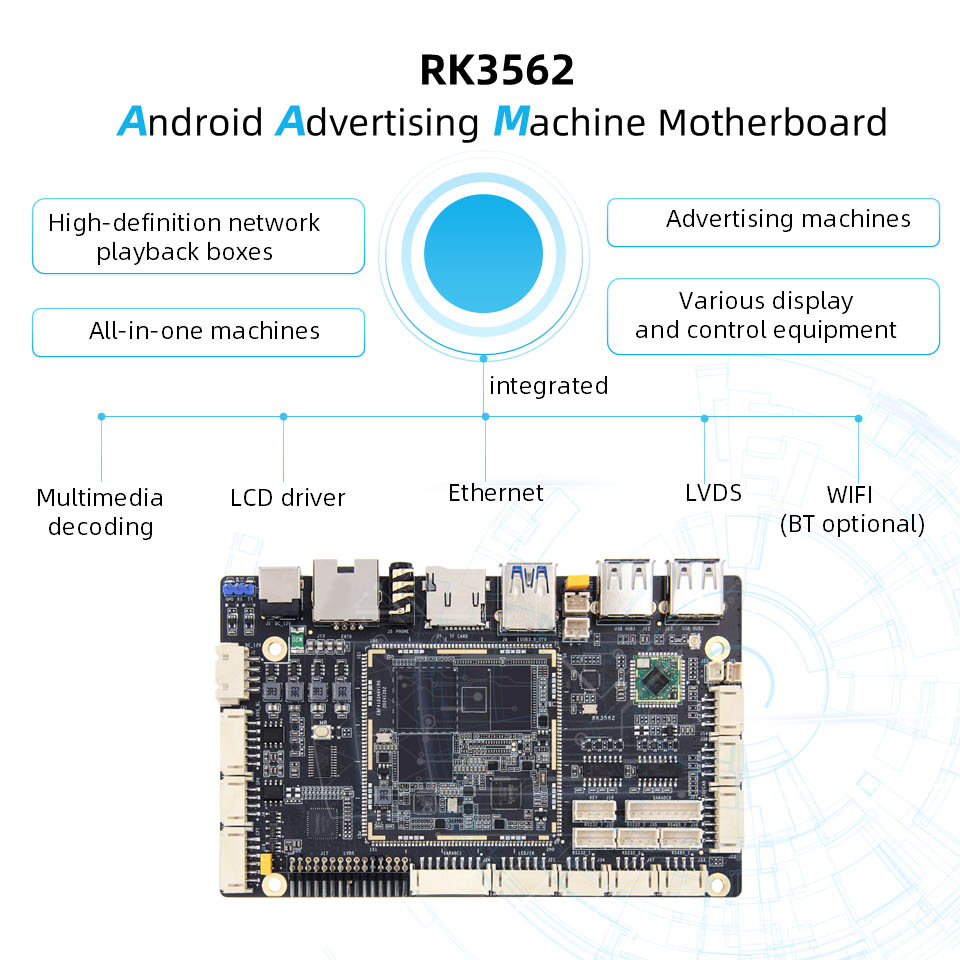

Applications: Kiosques interactifs, joueurs de publicité, boîtes de streaming en direct, affichage commercial tout-en-un publicité, machine de diffusion en direct

Paramètres du produit:

RK3562J Configuration du matériel de la carte de base

● Chip principal

Modèle: RK3562 / RK3562J

CPU: quad-core Cortex-A53, jusqu'à 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Power Computing Power (RK3562J de qualité industrielle sans NPU)

● Mémoire: 1/2/4/8 Go, LPDDR4 / 4X (personnalisable)

● Stockage: 8/32/64/128 Go, EMMC (personnalisable)

● Interface: interface du trou de tampon, 10 fils complets

● PCB: 8 couches, conception d'or à immersion noire

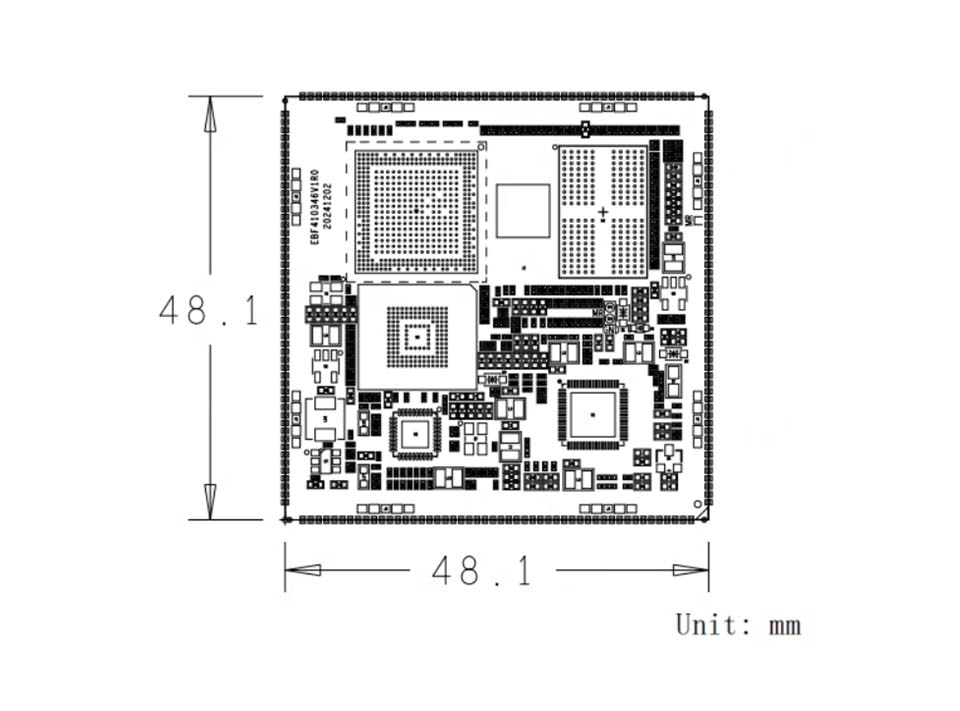

● Taille: 48,1 * 48,1 mm

Épingles de signalisation

● IO: 86 broches GPIO, y compris 1 horloge différentielle, des broches de 3 bouton et 1 broche de commande de puissance

● Port réseau: 1 Gigabit Ethernet

● Port série: 10

● 12C: 6

● SPI: 3

● Peut: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Hôte USB2.0: 1

● Caméra: mipics12lane * 4

● SDMMC: 2

● SPK: 1

● Sortie audio: 1

● Mic: 1

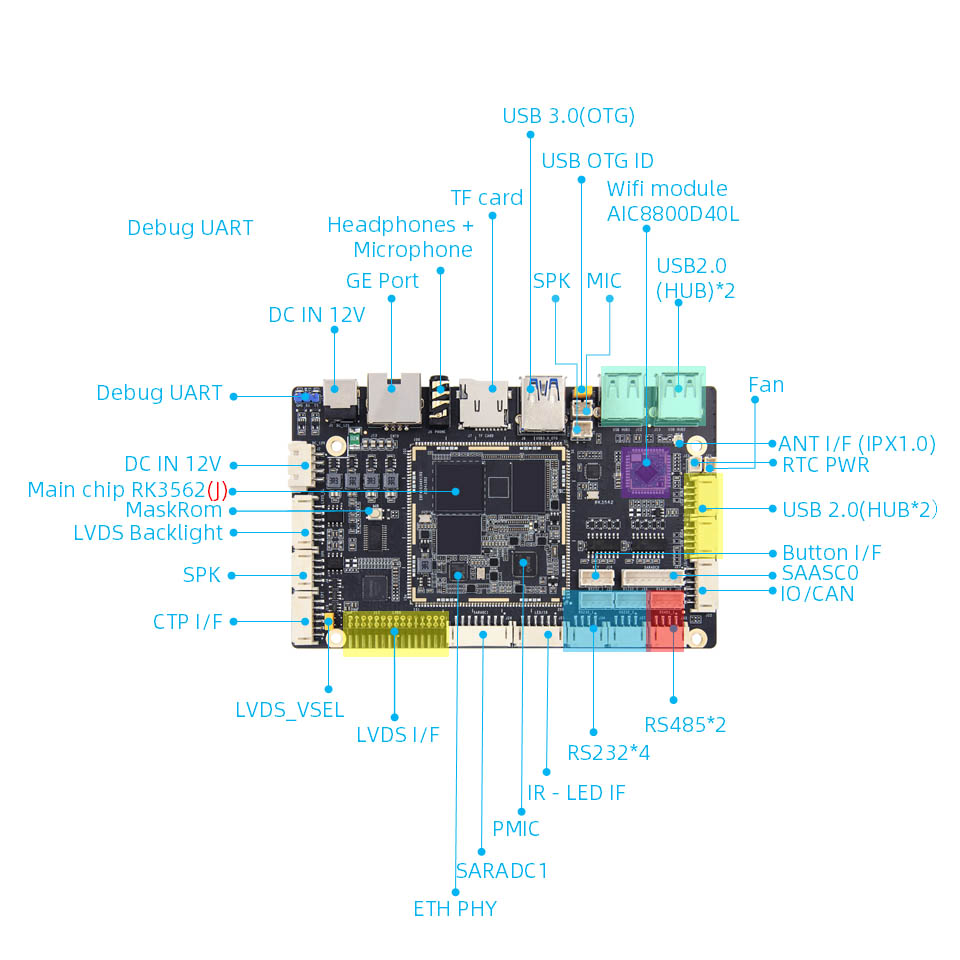

Configuration du matériel de la carte mère RK3562J

● Chip principal:

Modèle: RK3562 / RK3562JCPU: Cortex-A53 quad-core, fréquence principale jusqu'à 2,0 GHZGPU: MALI-G52NPU: 1TOPS Power Computing (de qualité industrielle RK3562J sans NPU)

● Mémoire: 1/2/4/8 Go, LPDDR4 / 4X (personnalisable)

● Stockage: 8/32/64/128 Go, EMMC (personnalisable)

● Interface d'alimentation: entrée DC 12V @ 2A CC

● Ethernet: port réseau Gigabit * 1, prend en charge le taux de transmission de données 10/100/1000 Mbps

● LVDS: 2 * 15pin interface d'écran LVDS * 1

● Interface d'écran MIPI-DSI: MIPI * 1, l'interface MIPIDI et LVDS sont réutilisées, et la valeur par défaut est de se connecter à l'écran LVDS. Si vous choisissez de vous connecter à MipiDsi, vous devez modifier la résistance

● MIPI-CSI: interface de la caméra MIPI * 4, peut être branchée sur la caméra IMX415 / OV8858 du magasin (la combinaison par défaut est la caméra OV8858)

● Écran tactile capacitif: interface d'écran tactile LVDS * 1

● Backlight LCD: interface de rétroéclairage LVDS * 1

● Interface d'alimentation de l'écran: interface de sélection de tension LVDS * 1

● USB2.0: interface USB Hub * 4

● USB3.0: interface USB OTG * 1, par défaut est le mode périphérique, le mode peut être sélectionné via le capuchon de cavalier

● WiFi: module WiFi6 intégré, modèle: AIC8800D40L

● Carte TF Porte-carte: Prise en charge de la carte Micro SD (TF) pour démarrer le système, jusqu'à 512 Go
