NXP MIMXRT1052 CORE BANDE AS

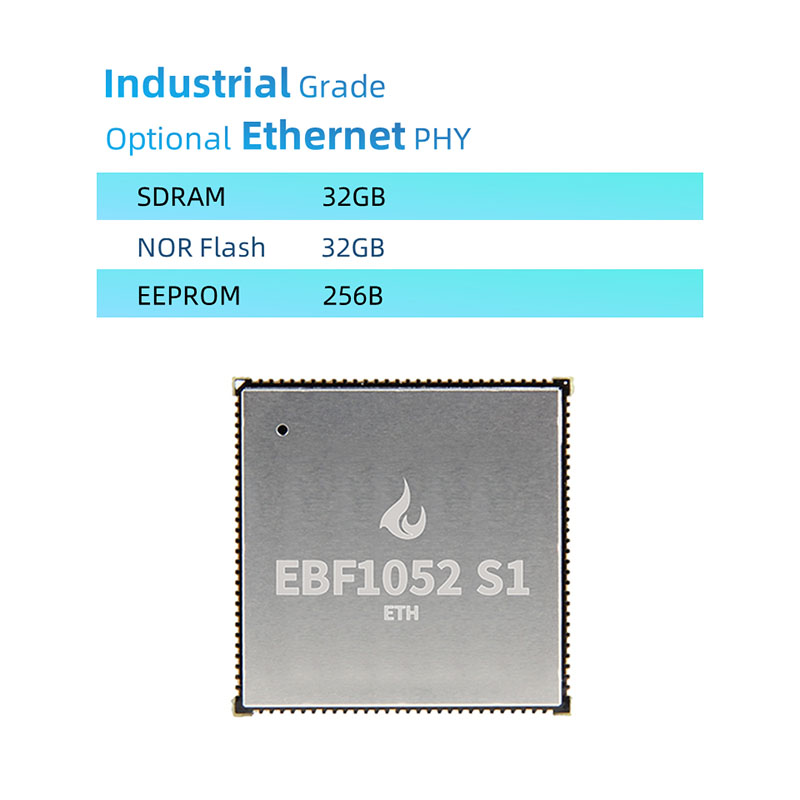

 Ce NXP MIMXRT1052 Core Board SOM est conçu sur la base du processeur NXP MIMXRT1052CVL5B

 L'ensemble des composants de la carte est fait de matériaux de qualité industrielle

 Le NXP MIMXRT1052 CORE BANDE SOM Les ressources matérielles incluent 32 Mo SDRAM, 32 Mo Nor Flash, 256B EEPROM et 10/100M Ethernet Phy (en option) PCB adopte 6 couches de conception d'or à immersion noire, la taille globale est de 32 * 32 mm, un total de rétestin, le rédaction de 1,0 mm, sauf le bus SEMC.

NXP MIMXRT1052 CORE BANDE SOM Paramètres

Paramètres d'interface du signal de carte de base

Chip principal: MIMXRT1052CVL5B, CORTEX-M7 CORE, FRÉQUENCE principale 528 MHz

SDRAM: 32 Mo, package BGA, marque ISS1, note industrielle

Flash: 32 Mo, package WSON8, marque ISS, note industrielle

EEPROM: AT24C02 256B

Ethernet Phy: LAN8720A facultatif

Taille du PCB: 32 * 32 mm

Alimentation: 5V

COUVERTURE SHIELD: COUVERTURE SHIELD FACITEMENT

GPIO: 116, espacement des broches de 1,0 mm, à l'exception du bus SEMC, le reste de l'I0 est tous conduits

Température de travail: -40 ~ 85 ° C, grade industriel

Interface de signal de carte de base

Ethernet: 1 canal, facultatif, disponible uniquement lorsque la carte principale a Ethernet Phy

LCD: 1 canal, seul RGB565 lors de l'utilisation de Ethernet, RGB565 / 888 peut être utilisé lorsqu'il n'utilise pas Ethernet

USB: 2 canaux, avec phy à grande vitesse

SDIO: 2 canaux

I²c: 4

SPI: 4

UART: 8

Sai: 3

CSI: 1

ADC: 2 (16 canaux chacun), 12 bits

PWM: 4

Jtag: 1 canal

SPDIF: 2 canaux

Can: 2

Remarque: Les données ci-dessus peuvent être réutilisées, veuillez vous référer à la description de la broche de la carte principale comme conception de référence

Le logo de couverture de blindage peut être personnalisé avec un ordre minimum de 500
