Allwinner H618 Core Board

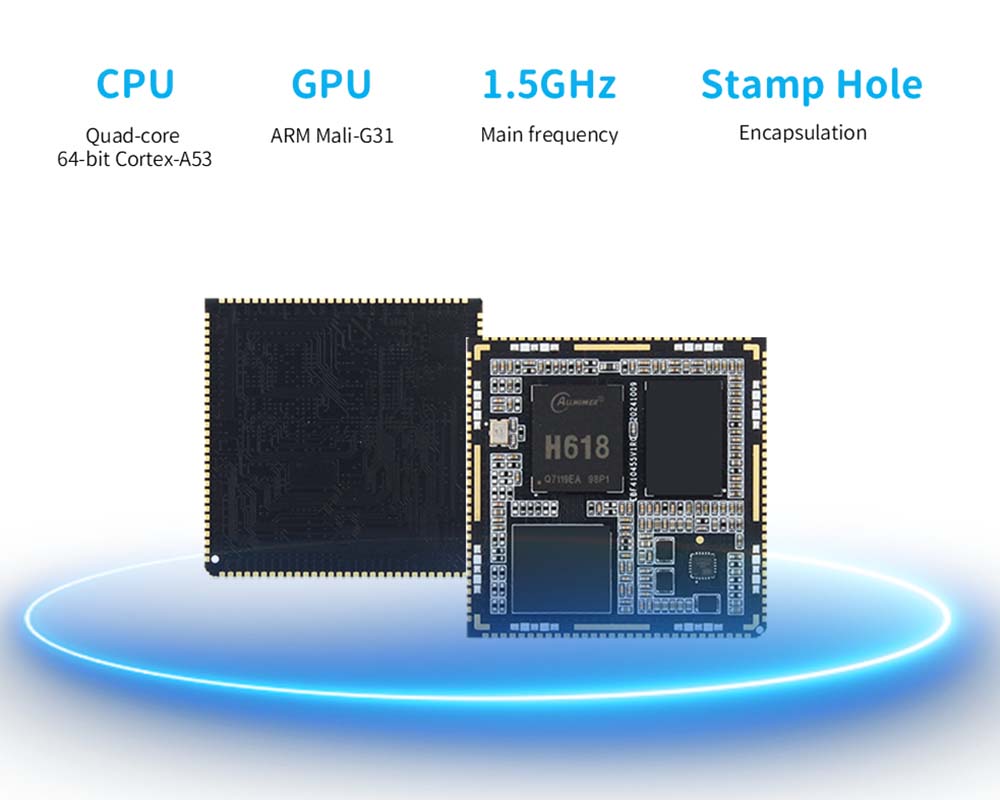

● Cette carte de noyau de trous de timbres A1 (TP-A1CS) utilise Allwinner H618 comme puce principale, processeur Cortex-A53 quadricœur 64 bits, fréquence principale 1,5 GHz, Mali-G31GPU intégrée, avec des interfaces audio et vidéo riches, peut être largement utilisé dans les boîtes de télévision, les écrans intelligents et d'autres champs.

● Prend en charge l'encodage et le décodage de plusieurs formats vidéo, prend en charge jusqu'à 8k @ 24fps H.265 Decoding et 4K @ 25fps H.264 Encoding, et prend en charge la sortie d'affichage HDMI jusqu'à 4k @ 60fps.

● Fournit deux options de mémoire et de stockage, mémoire LPDDR4 en option 2 Go / 4 Go, stockage EMMC 3 options 8 Go / 32 Go.

● Adoptant la conception de l'interface du trou de tampon, la planche n'a que 40 * 40 mm, petite et exquise, avec 6 couches d'or à immersion noire. En plus de DDR, EMMC Bus, LRADC, I0 est entièrement conduit

● L'interface périphérique est riche et la carte centrale entraîne USB OTG / Host, I2CSPI, PWM, I2S, HDMI, UART et d'autres interfaces via la connexion du trou de timbres.

● Prend officiellement les images du système d'exploitation Android TV, Debain, Debain, Ubuntu, et peut être appliquée à plus de 6 environnements d'application différents.

● La carte entière de Luban Cat A110 correspondante assortie fournit des tutoriels et des kits de développement de pilotes SDK, et les informations sont entièrement open source, ce qui est pratique pour les utilisateurs et le développement secondaire.

Paramètres de la carte centrale H618

● Chip principal: Allwinner H618

● CPU: Cortex-A53 à 4 cœurs 64 bits

● Copp: ARM Malizo-G31

● Mémoire: LPDDR4 à bord, 2/4 Go

● Stockage: EMMC, 8/32 Go, prend en charge le système de démarrage EMMC

● Interface: En plus du DDR, du bus EMMC, du LRADC, 10 fils complets, y compris GPI088, y compris 8 USB dédié, 1 AP Réinitialiser la broche, 1 Bluetooth Activer, 1 WiFi Active, 1 bouton fel FEL

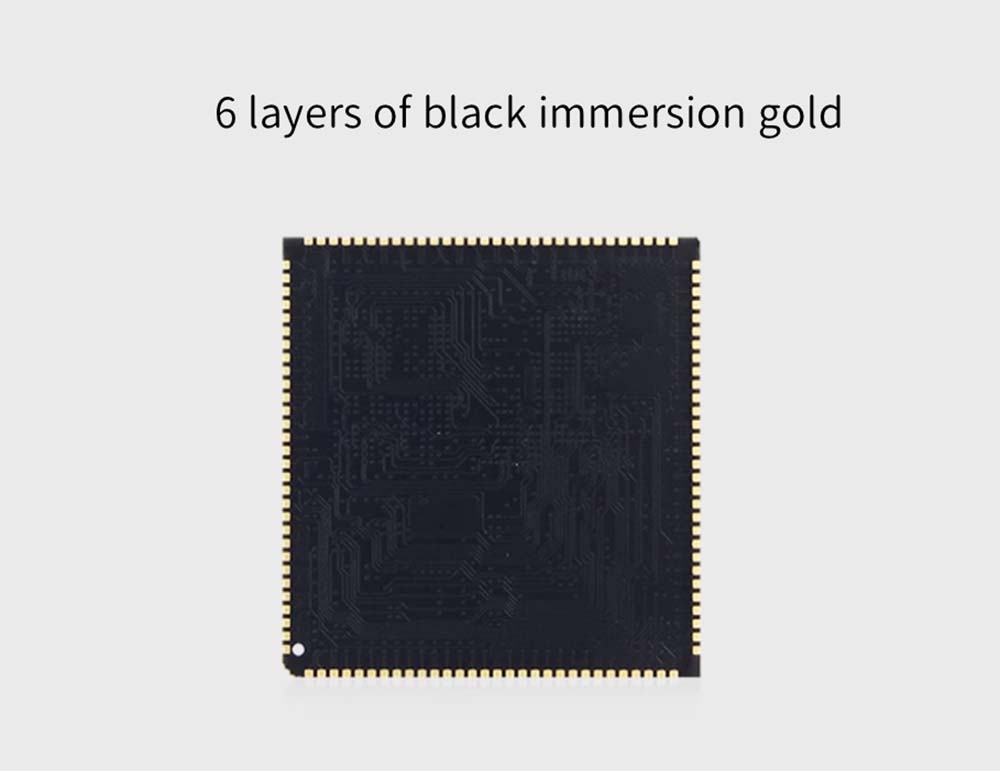

● PCB: 6 couches, conception d'or à immersion

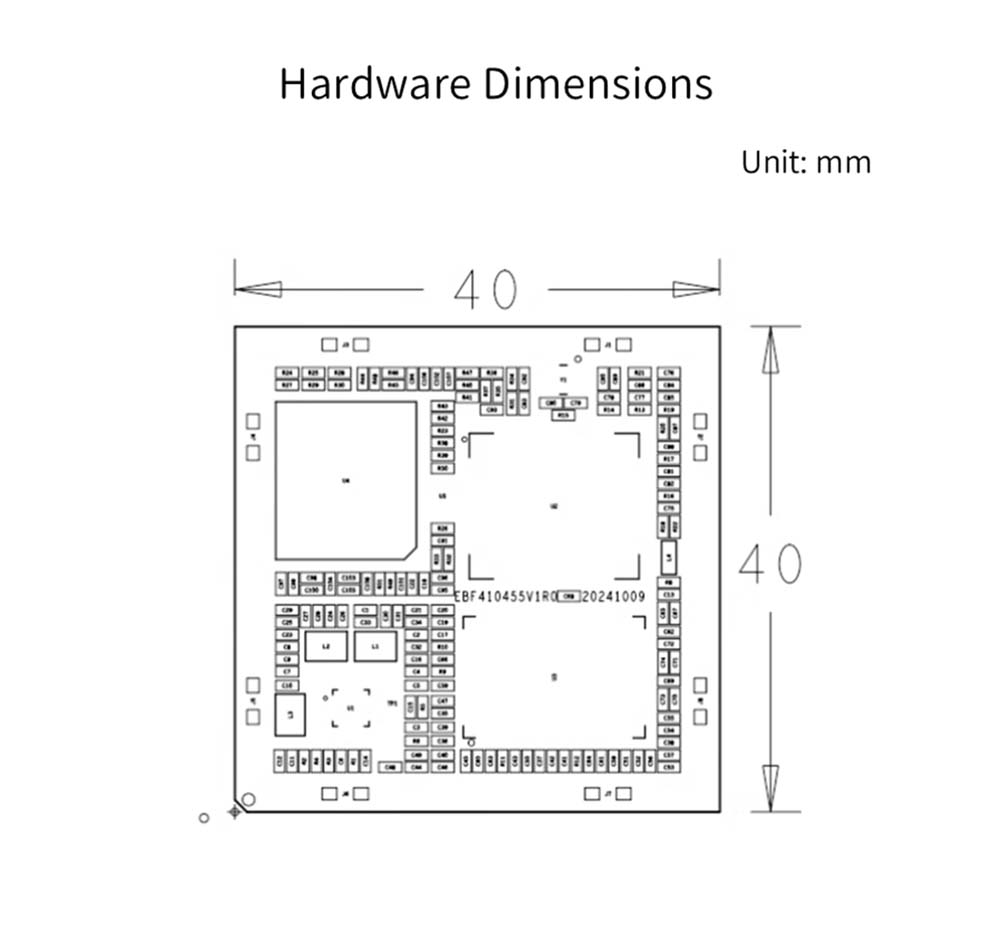

● Taille: 40 * 40 mm

Interface de signal

● Port réseau: 1 Gigabit Ethernet

● JTAG: 1

● Audio: 1, canaux gauche et droit

● Port série: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● Hôte USB: 3

● HDMI: 1

● SD: 1

La plinthe assorti est disponible

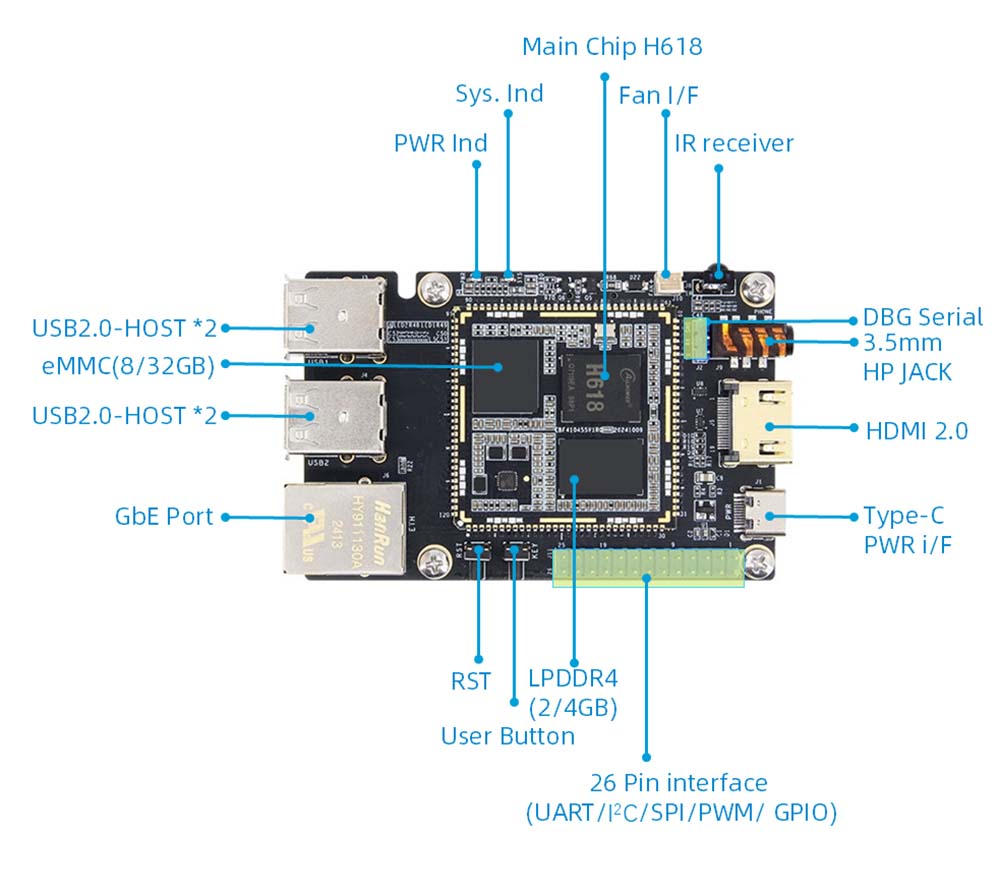

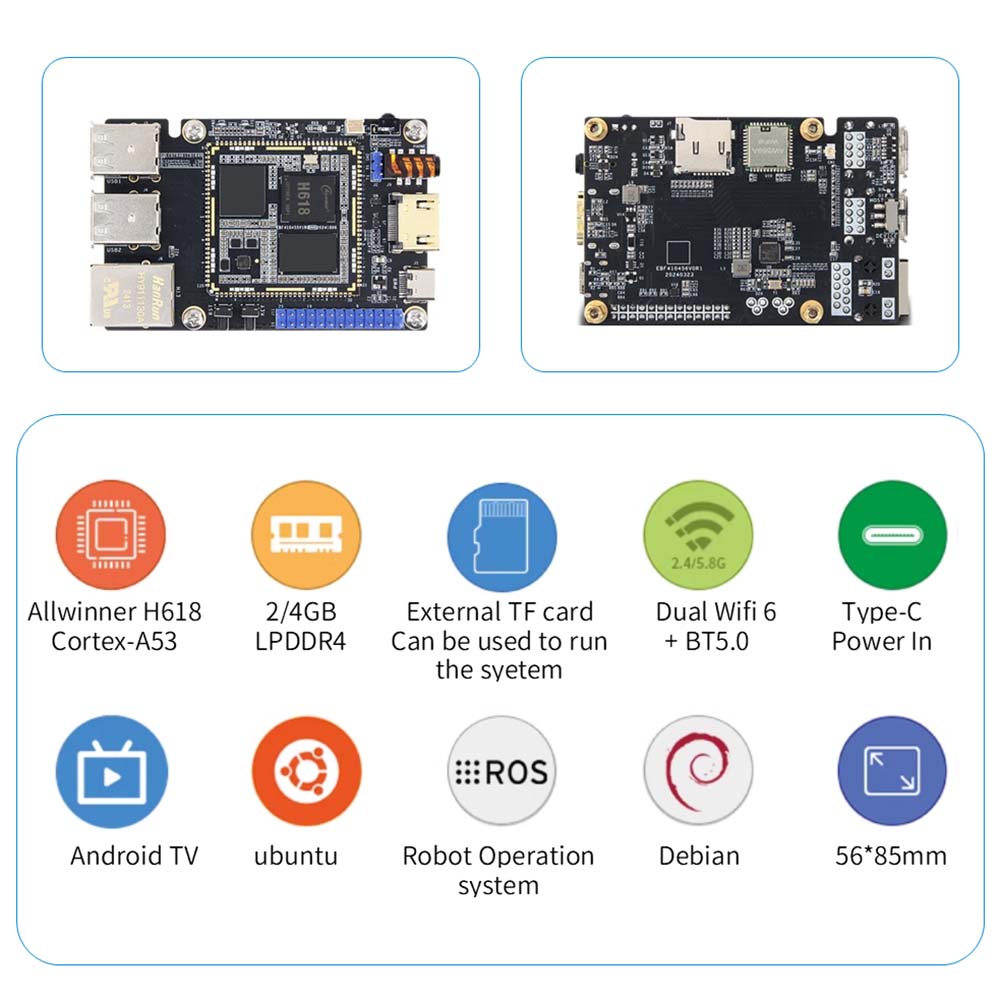

Paramètres matériels de la carte mère H618

1. CPU: Chip principal: Allwinner H618, 4 cœurs Cortex-A53 64 bits

2. GUU: MM G31 MP2

3. Mémoire: LPDDR4 à bord, 2/4 Go

4. Stockage: EMMC, 8/32 Go, prend en charge le système de démarrage EMMC

5. Interface d'alimentation: 5v @ 3A CC Entrée, interface de type C, peut également être utilisée pour brûler des images

6. Y Ethernet: 10/100 / 1000m Port Ethernet adaptatif

7. USB2.0: interface de type hôte USB * 4

8. Commutateur de sélection USB-OTG: Hôte lorsqu'il est passé à Type-A, appareil lorsqu'il est passé à Type-C

9. HDMI: interface d'écran HDMI2

10. WiFi + Bluetooth: Prise en charge intégrée 2.4g / 5.8g WiFi6 + BLE5.0, modèle: AW869A

11. Porte-carte TF: interface SD3.0, prend en charge jusqu'à 512 Go, prend en charge le système de démarrage de la carte TF

12. Interface I0: 26 broches 2.54 PIN, prend en charge les fonctions GPIO, SPI, I2C, UART, PWM

13. Port série de débogage: paramètre par défaut 115200-8-n-1

14. Audio: interface casque 3,5 mm * 1;

15. BOUTON: RESET BOUTON * 1, bouton utilisateur * 1

16. LED: indicateur de puissance * 1; Indicateur du système "1

17. Récepteur infrarouge: Prise en charge de la fonction de télécommande infrarouge

18. Interface du ventilateur: Prise en charge de l'installation du ventilateur 5V pour la dissipation de chaleur

19. Taille: 56 * 85 mm
