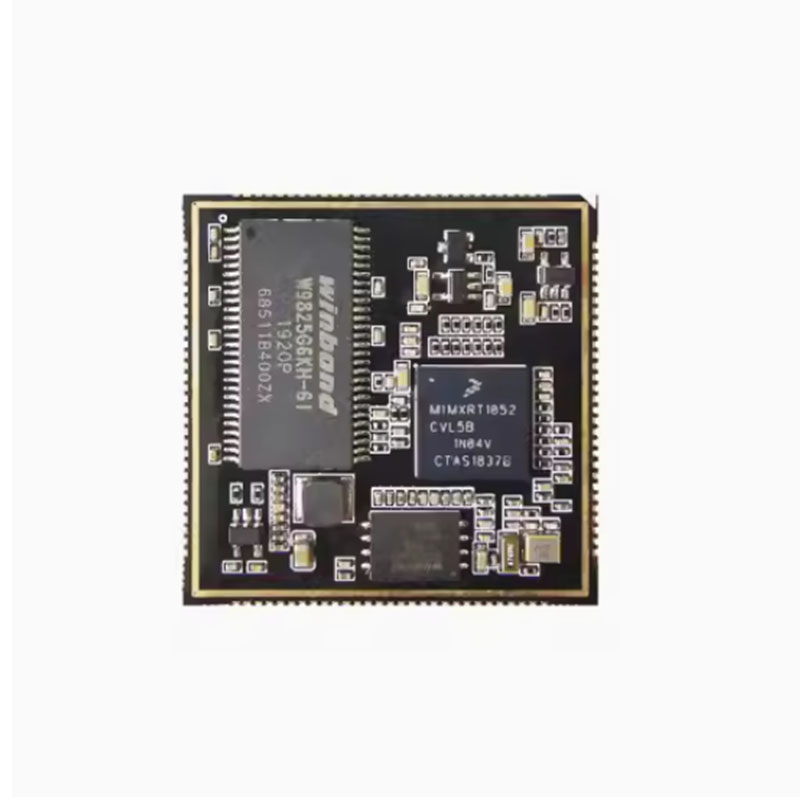

NXP I.MX RT1052 CORE BANDE

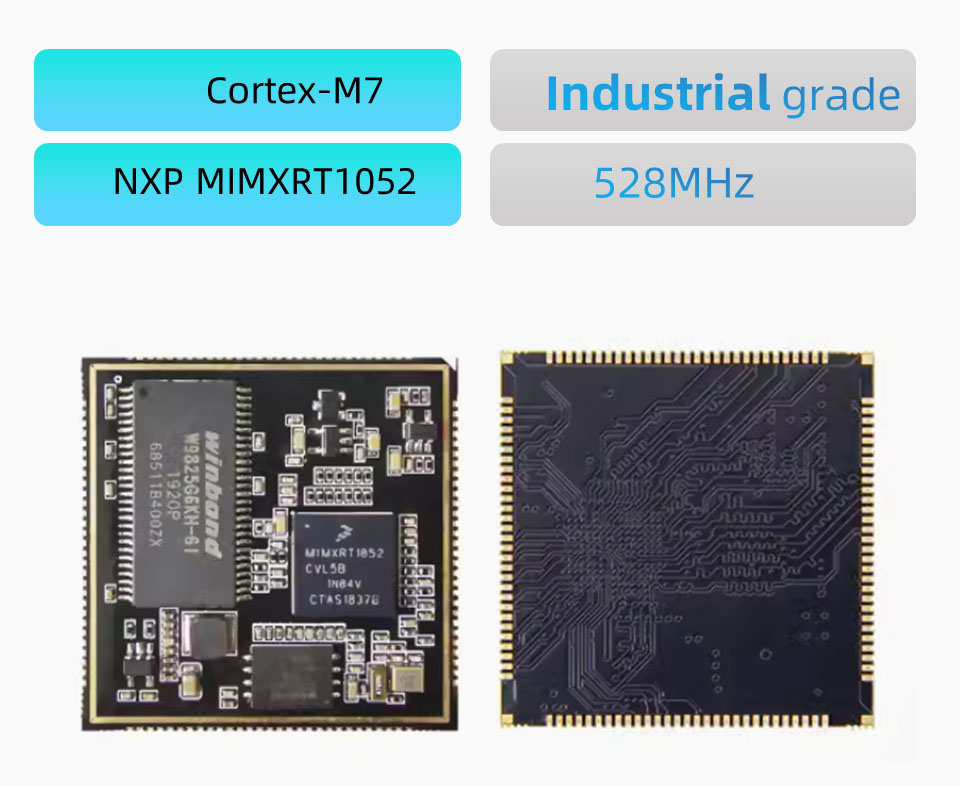

● Cette carte Core RT1052 S2 est conçue sur la base du processeur NXP MIMXRT1052CVL5B.

● Les composants de l'ensemble de la carte sont faits de matériaux de qualité industrielle.

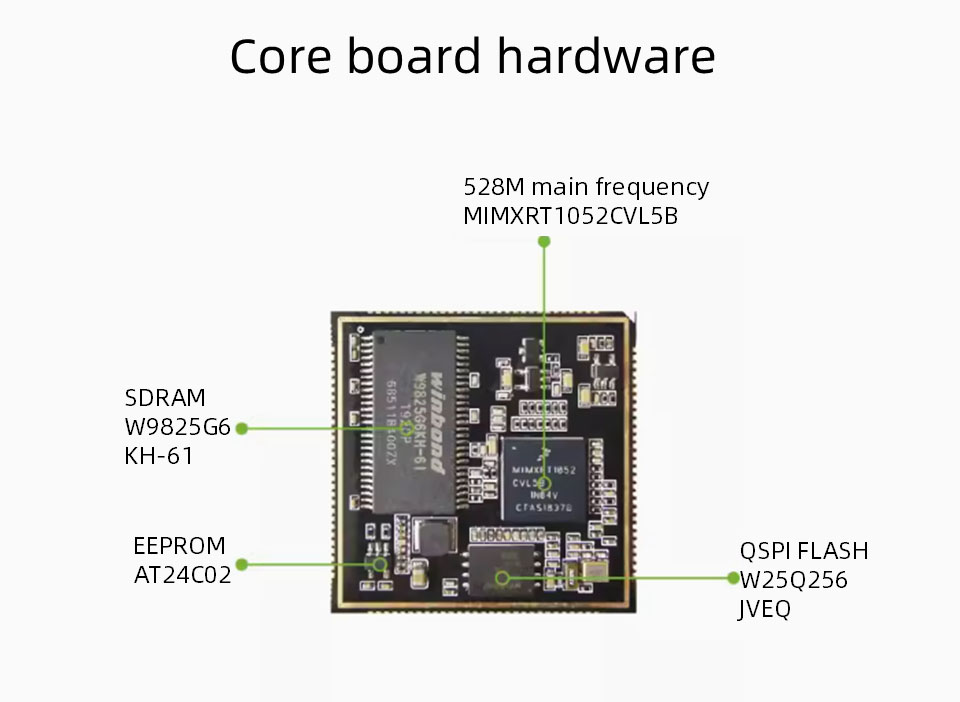

● Les ressources matérielles de la carte principale incluent

● 32 Mo SDRAM, 32 Mo Nor Flash et 256b EEPROM.

● Le PCB adopte une conception d'or à immersion noire à 6 couches, avec une taille globale de 38 * 38 mm, un total de 116 broches et un espacement des broches de 1,0 mm. À l'exception du bus SEMC, les 10 épingles restantes de la puce sont toutes conduites.

Paramètres d'interface du signal de carte de base

Chip principal: MIMXRT1052CVL5B, CORTEX-M7 CORE, FRÉQUENCE principale 528 MHz

SDRAM: 2 Mo, package TSSOP, marque Winbond, note industrielle

Flash: 32 Mo, package WSON8, marque Winbond, note industrielle

EEPROM: AT24C02 256B

Ethernet Phy: aucun

Taille du PCB: 38 * 38 mm

Alimentation: 3.3 V

Couvercle du bouclier: pas de couvercle de bouclier

GPIO: 116 broches, espacement des broches de 1,0 mm, à l'exception du bus SEMC, tous les autres I0 sont conduits

Température de fonctionnement: -40 ~ 85 ° C, grade industriel

Interface de signal de carte de base

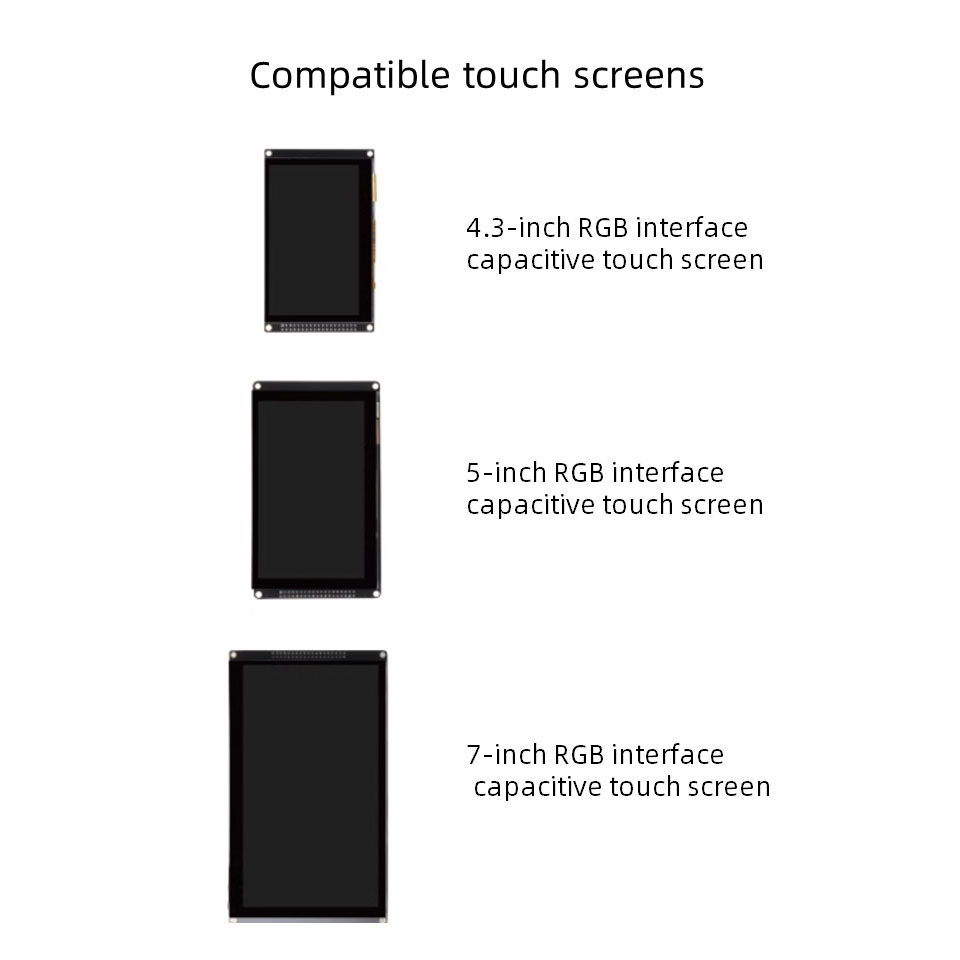

● LCD: 1 canal

● USB: 2 canaux, avec phy à grande vitesse

● SDIO: 2 canaux

● I²C: 4

● SPI: 4

● UART: 8

● Sai: 3

● ADC: 2 (16 canaux chacun), 12 bits

● PWM: 4

● JTAG: 1 canal

● SPDIF: 2 canaux

● Peut: 2

● Remarque: Les données ci-dessus peuvent être réutilisées, veuillez vous référer à la description de la broche de la carte centrale comme conception de référence

Remarque: la carte peut être personnalisée avec une commande minimale de 500
