Rockchip RV1106 Carte mère

Le conseil d'administration du TP-RV1106 s'adresse principalement aux fabricants et aux développeurs d'entrée de gamme intégrés, et peut être utilisé pour le développement dans divers domaines tels que Smart Home, la surveillance de la sécurité, l'automatisation industrielle, l'électronique grand public, l'Internet des objets, l'éducation et le divertissement.

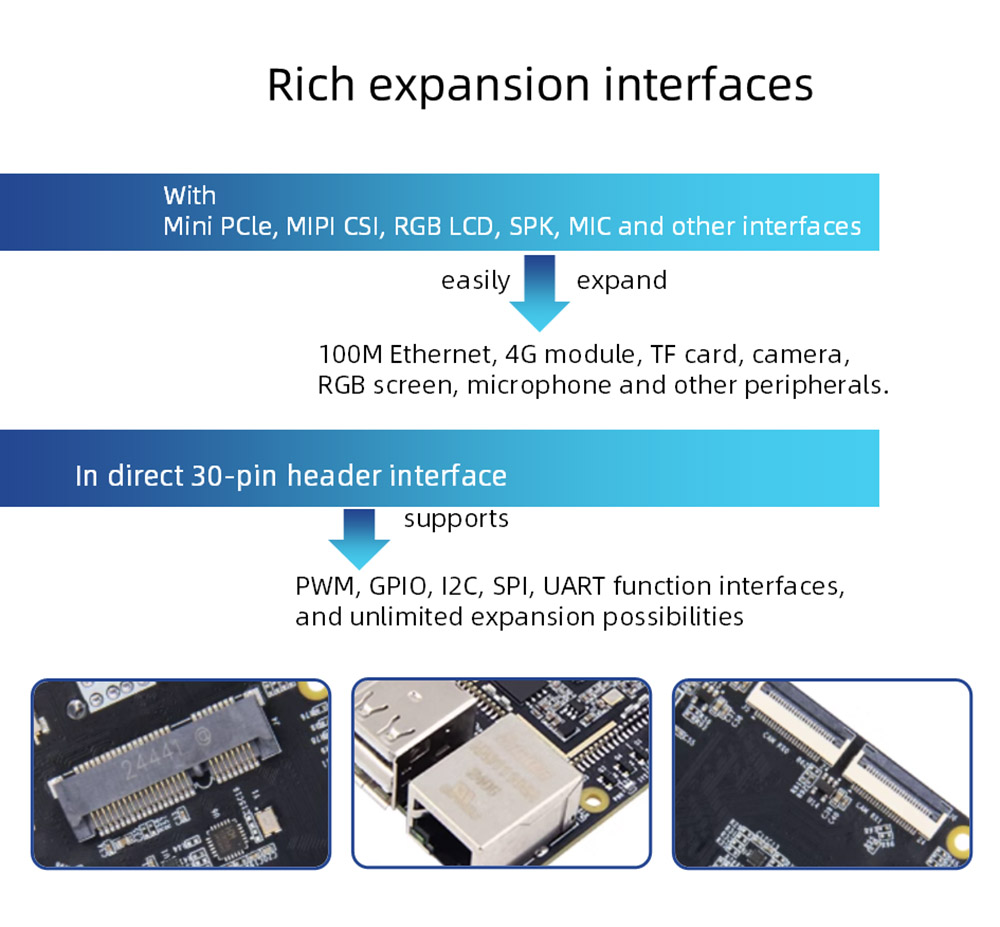

Utilisez RockChip RV1106 comme puce principale, avec un module WiFi6 + BT5.2 à bande unique, un hôte USB2.0, 100m Ethernet, un support de carte TF, une caméra MIPI, un micro, un SPK et d'autres périphériques, des broches configurables de 30pin, des fonctions de support GPIO, SPI, I2C, UART, PWM.

La puissance de calcul de NPU indépendante intégrée peut atteindre 0,5t/1tops@int8, avec la caméra peut réaliser la reconnaissance en temps réel de la vidéo YOLO, la reconnaissance d'image et d'autres fonctions.

Module d'encodage vidéo à faible latence intégré, peut prendre en charge jusqu'à 5m @ 30fps H264 / H265 Encodage vidéo, 4M @ 60fps JPEG / MJPEG Encoding et prend en charge plusieurs méthodes de contrôle de la vitesse de bit.

La carte fournit deux configurations de mémoire en option, avec une taille de seulement 56 * 85 mm, petite et exquise, une faible consommation d'énergie et des performances élevées, et peut facilement exécuter le système Linux.

Fournit une image du système Buildroot, des données entièrement open source, des documents de tutoriel, un package complet de développement du pilote SDK, des schémas PDF et d'autres ressources pour faciliter l'utilisation des utilisateurs et le développement secondaire.

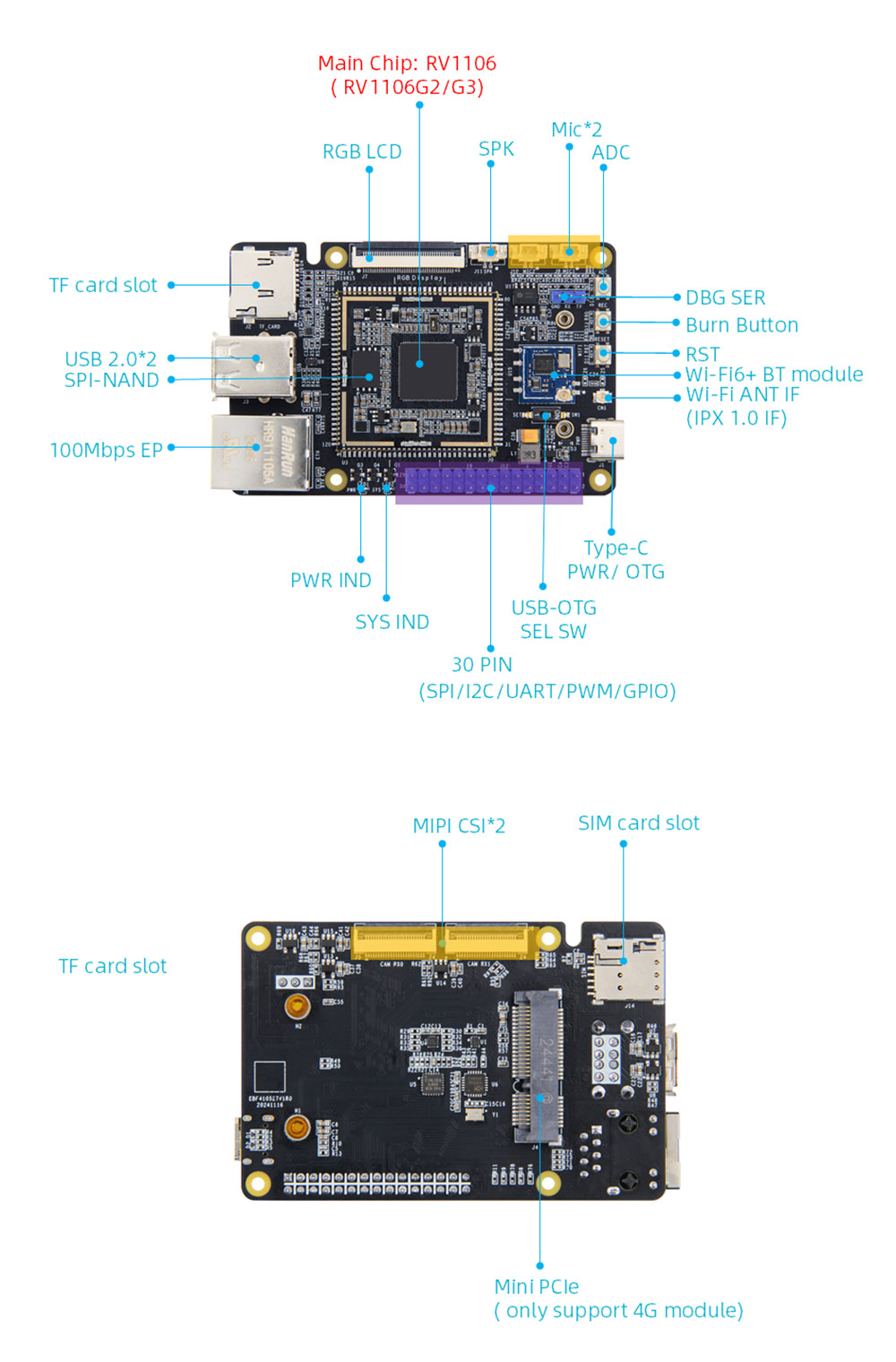

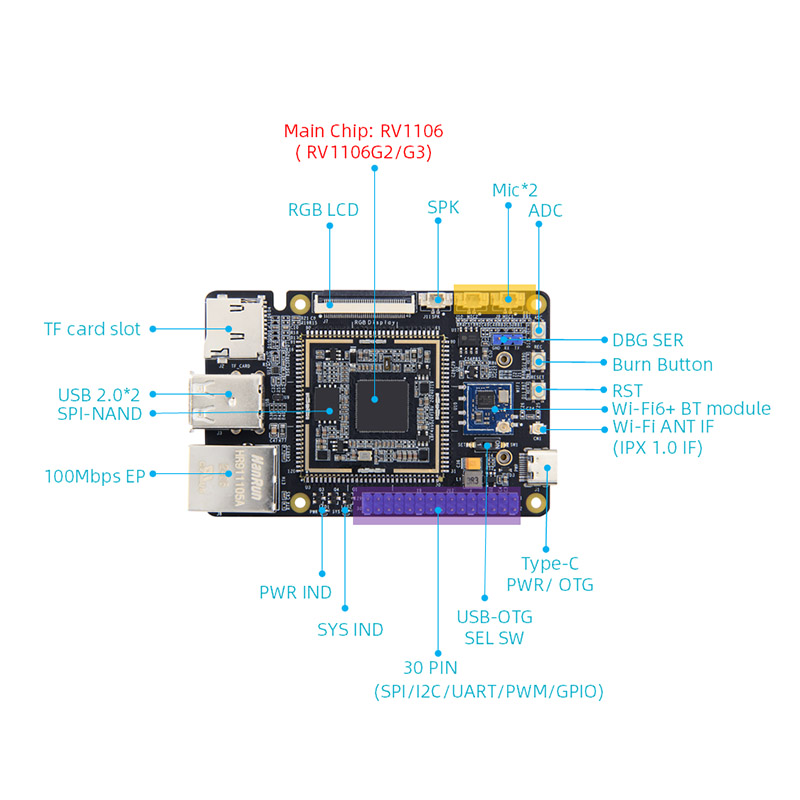

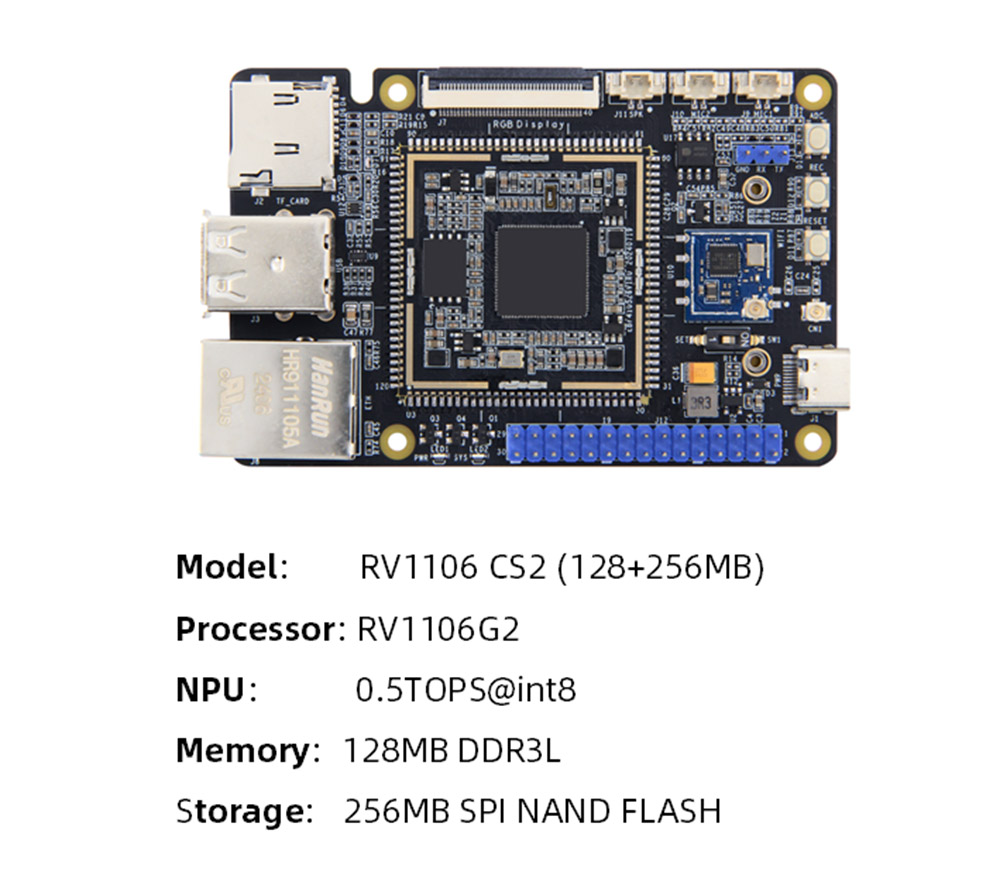

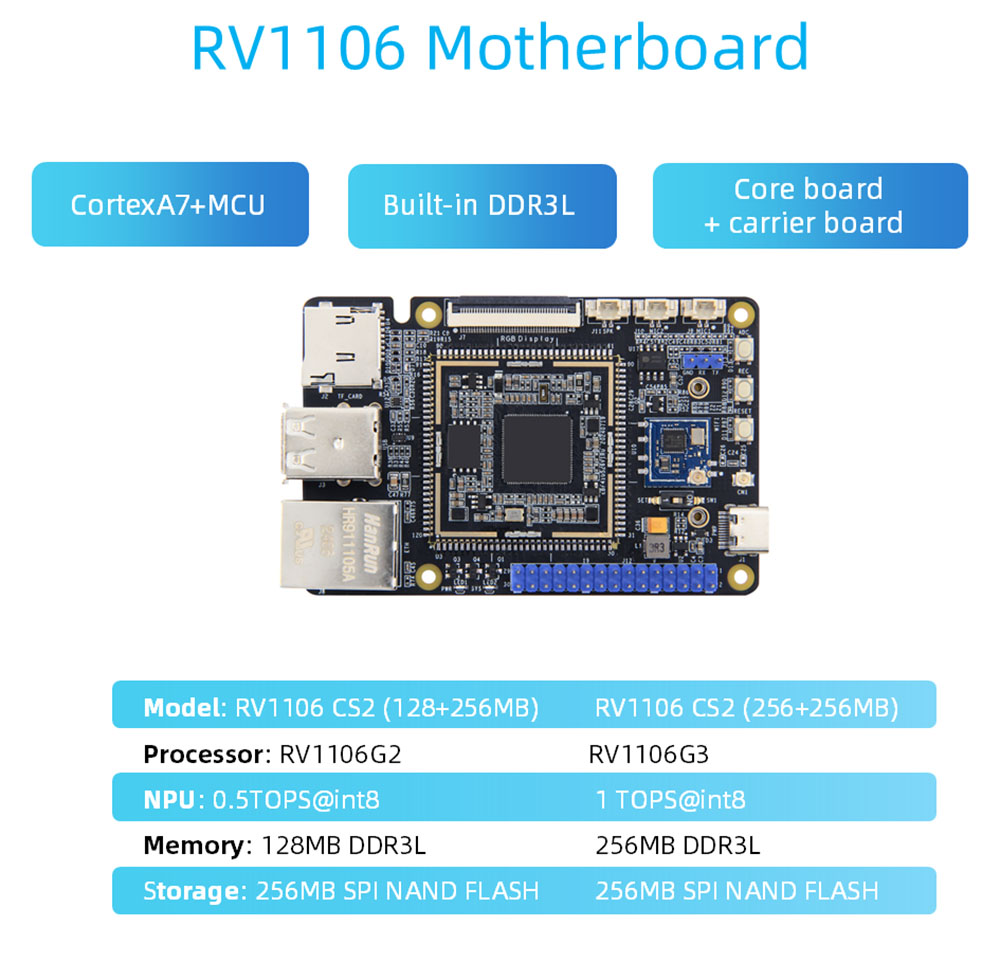

Spécifications du matériel de la carte mère RV1106

 CPU: Chip principal: RV1106, Cortexa7 + MCU

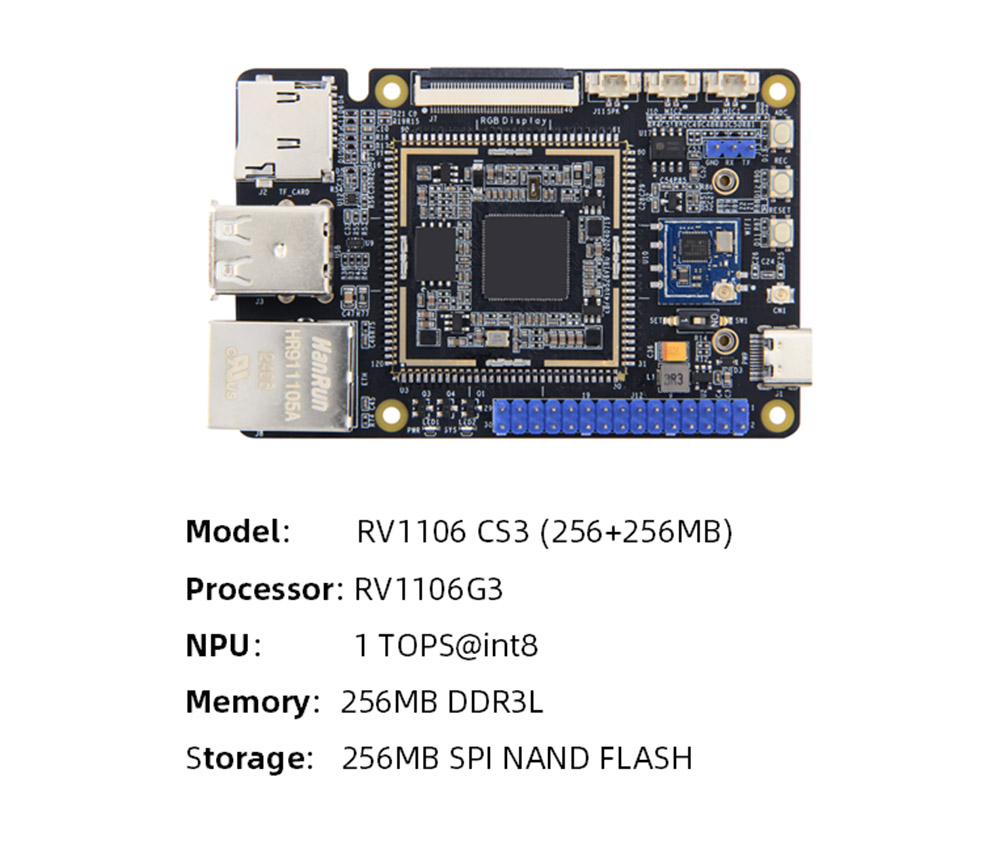

 Mémoire: DDR3L embarqué, RV1106G2 en option: 128 Mo / RV1106G3: 256 Mo

 Stockage: flash SPI-nand, capacité: 256 Mo

 AI COMPORTION AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops @ int8

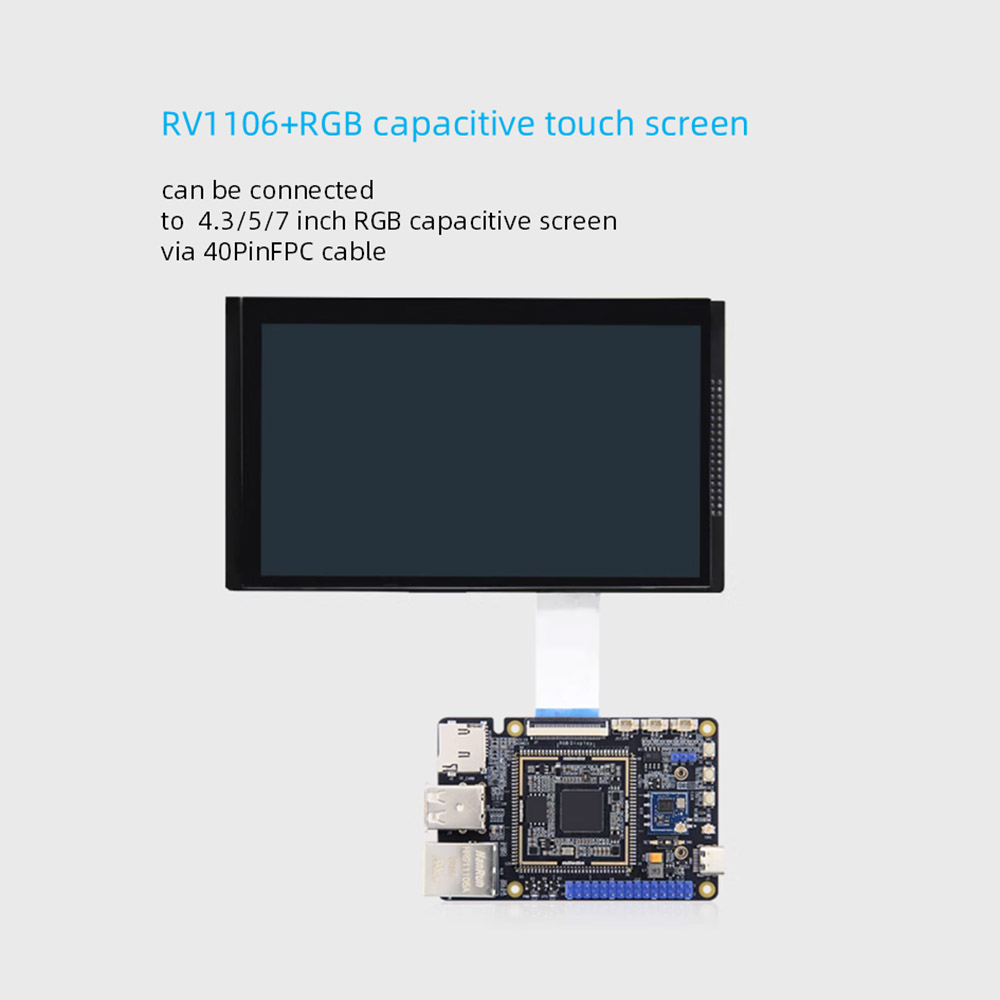

 Affichage: espacement de 0,5 mm d'interface FPC 40pin, synchronisation de l'interface RVB 18 bits, peut être directement connecté à notre écran capacitif d'interface RVB de 4,3 / 5/7 pouces via le câble FPC

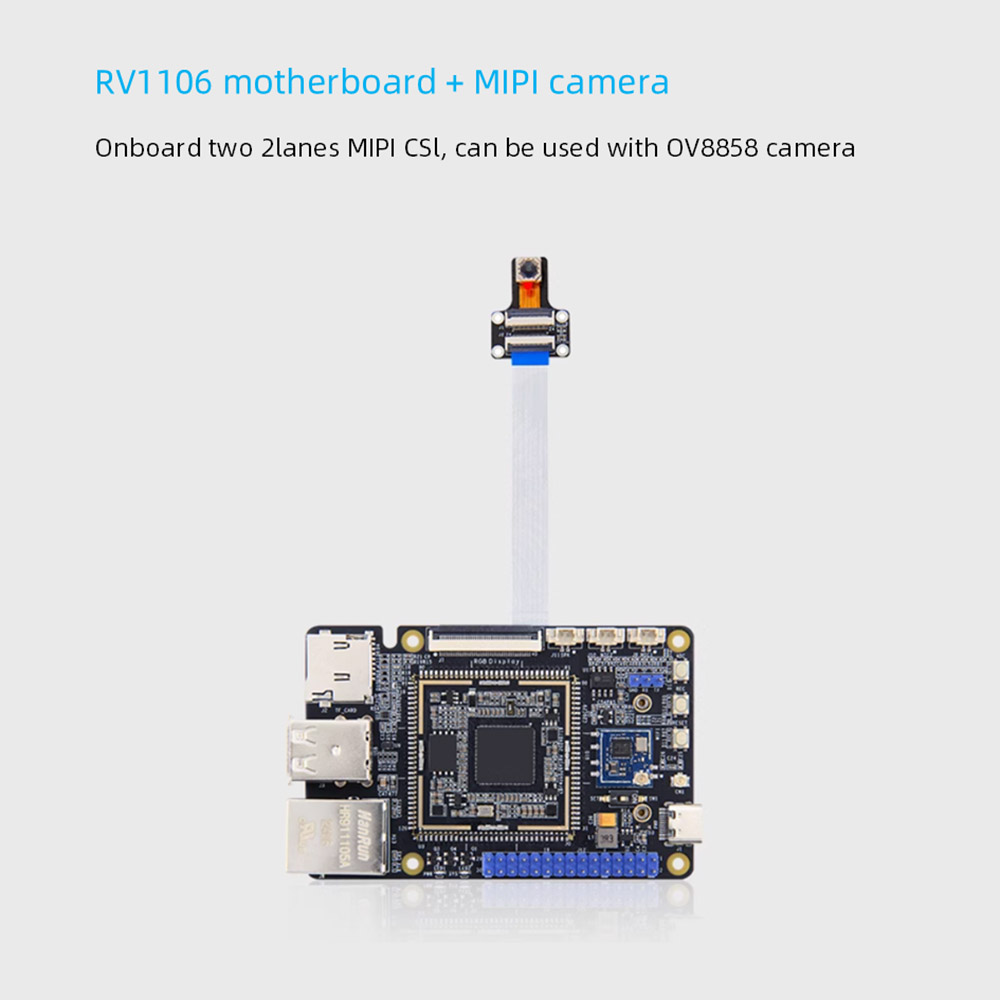

 Camera: deux 2Lanes MIPICSI Entrée, un seul canal prend en charge jusqu'à 5m @ 30fps, Dual Channel prend en charge jusqu'à 1080p @ 30fps d'entrée simultanée

 Interface d'alimentation: 5V @ 1A CC Entrée, interface Type-C, peut également être utilisée pour brûler des images

 Ethernet: 100m Port Ethernet * 1, prend en charge le taux de transmission de données 10/100 Mbps

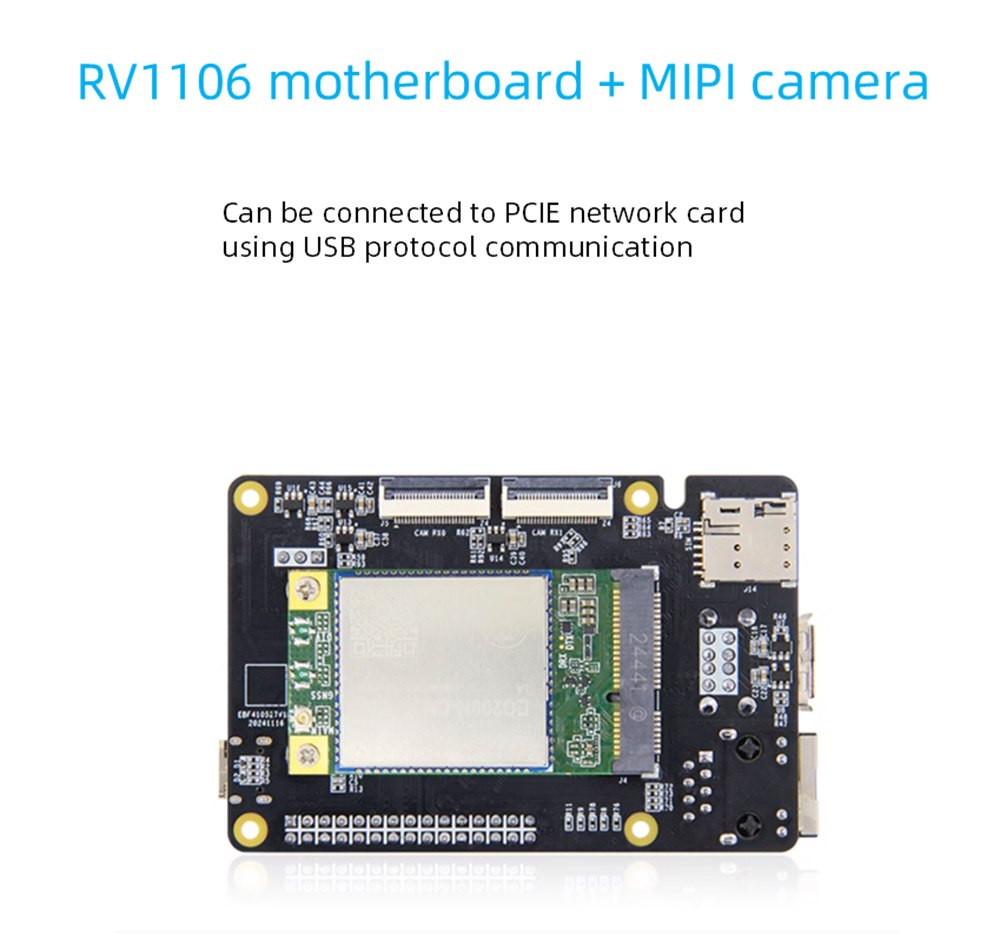

 Interface PCLE: Mini-pcle Interface * 1, peut connecter la carte réseau PCIe à l'aide de la communication du protocole USB

 Carte SIM: support de carte SIM * 1, la fonction de carte SIM doit être utilisée avec le module 4G

 Porte-carte TF: interface SD2.0, prend en charge jusqu'à 512 Go, prend en charge le système de démarrage de la carte TF

 USB2.0: interface de type hôte USB * 2

 USB-OTG: hôte lorsqu'il est passé à Type-A, appareil lorsqu'il est passé à Type-C

 Commutateur de sélection

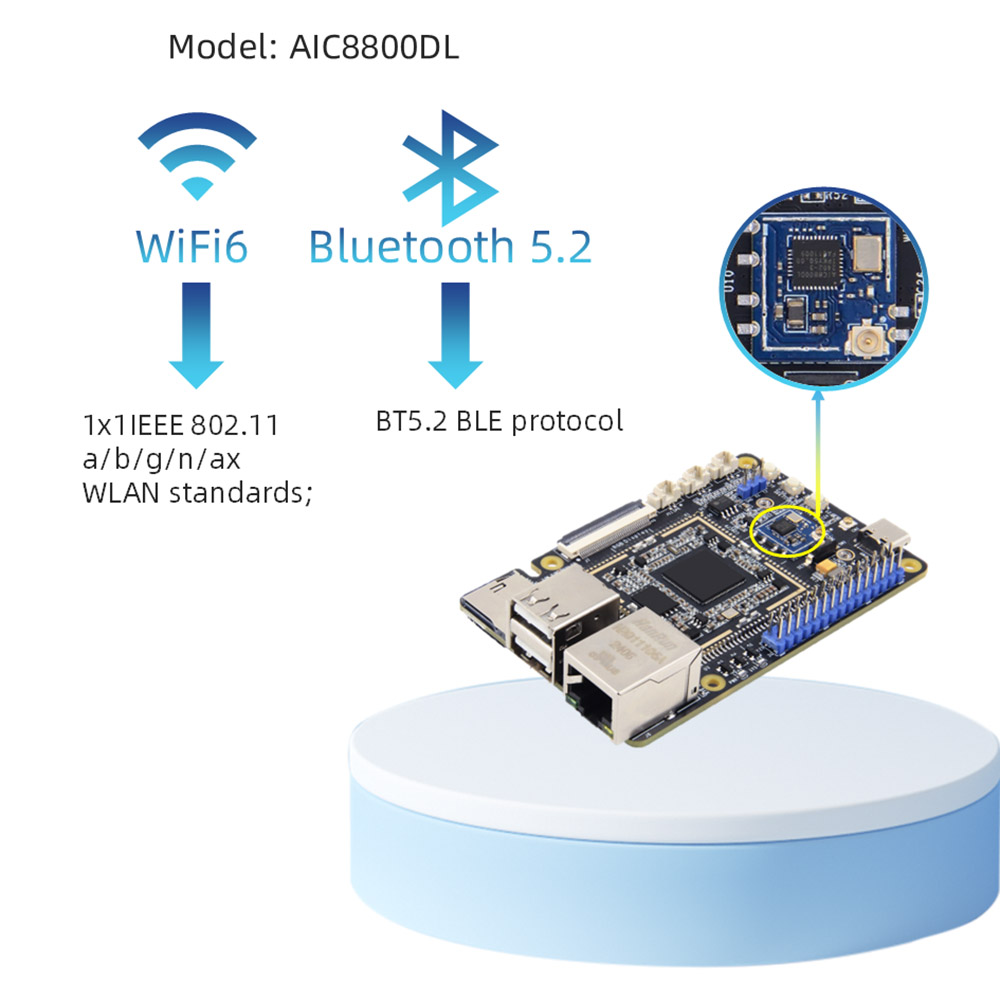

 WiFi + Bluetooth: support intégré 2.4GWIFI6 + BT5.2 BLE, modèle: AIC8800DL30

 Interface IO: interface PIN2.54 PIN, prend en charge la fonction GPIO, SPI, I2C, UART, PWM

 Débogage du port série: Paramètre par défaut 115200-8-n-1

 Audio: interface microphone * 2, entrée micro-canal à double canal; Interface du haut-parleur * 1, lecture SPK à canal unique (canal gauche)

 Boutons: Bouton de réinitialisation * 1; Bouton de brûlure * 1; Bouton ADC * 1

 LED: indicateur de puissance * 1; Indicateur système * 1

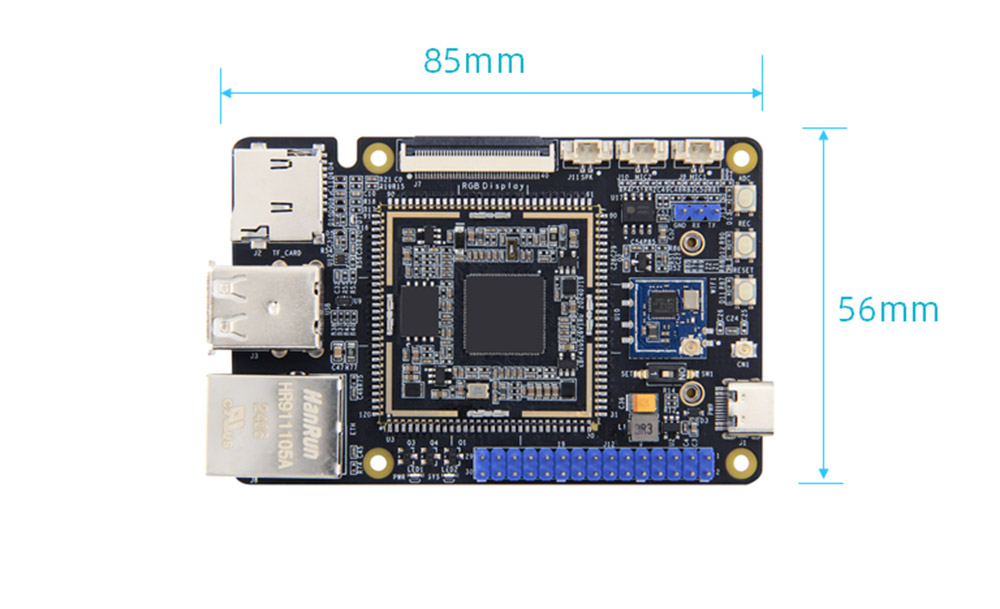

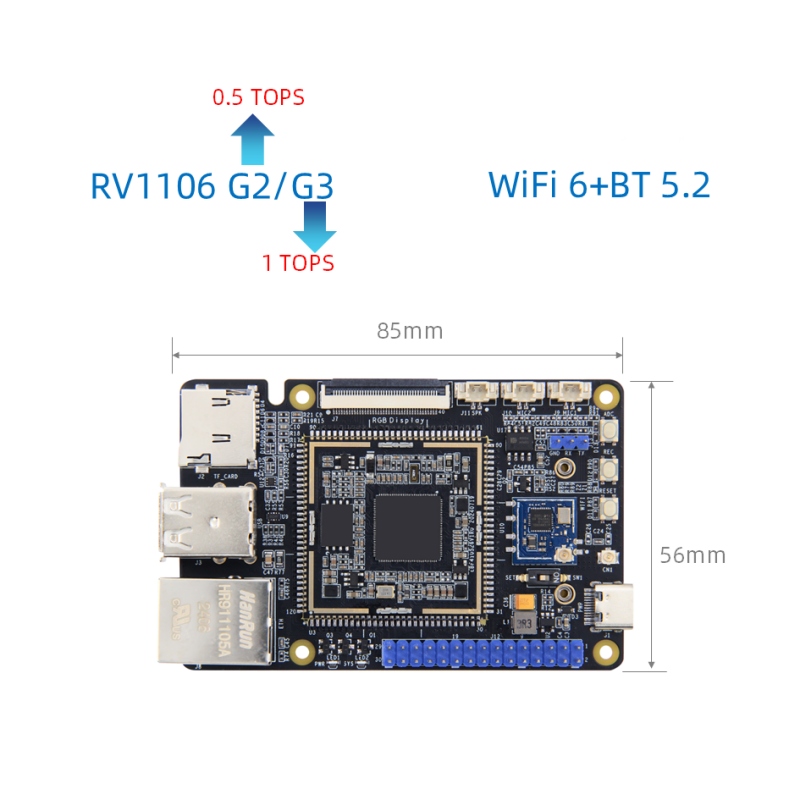

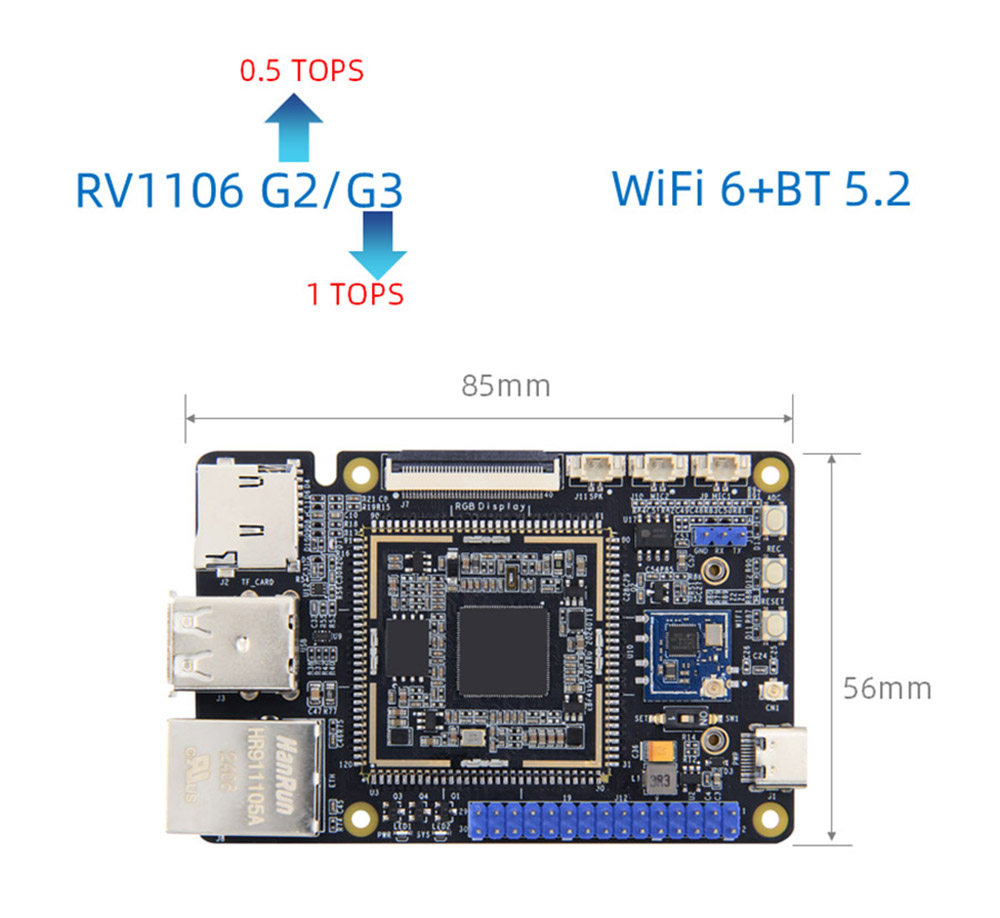

 Taille: 56 * 85 mm

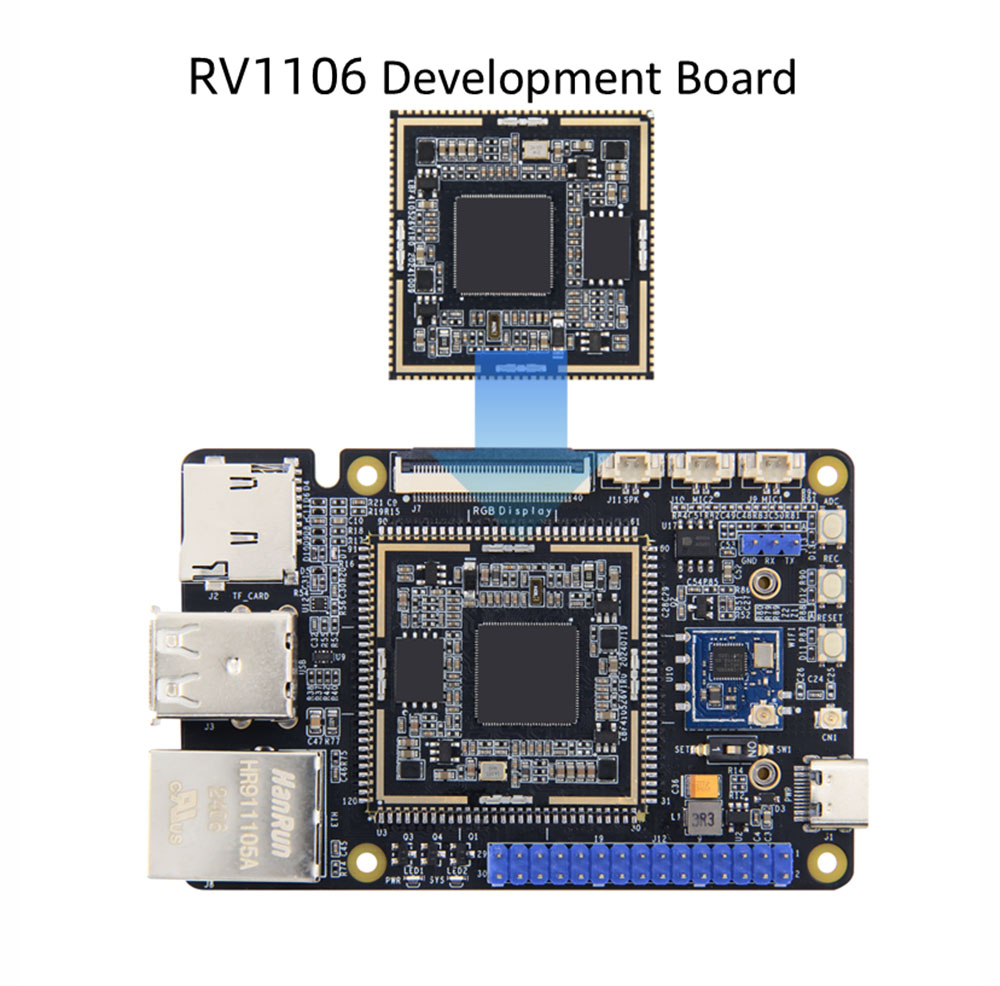

La carte de base correspondante est disponible

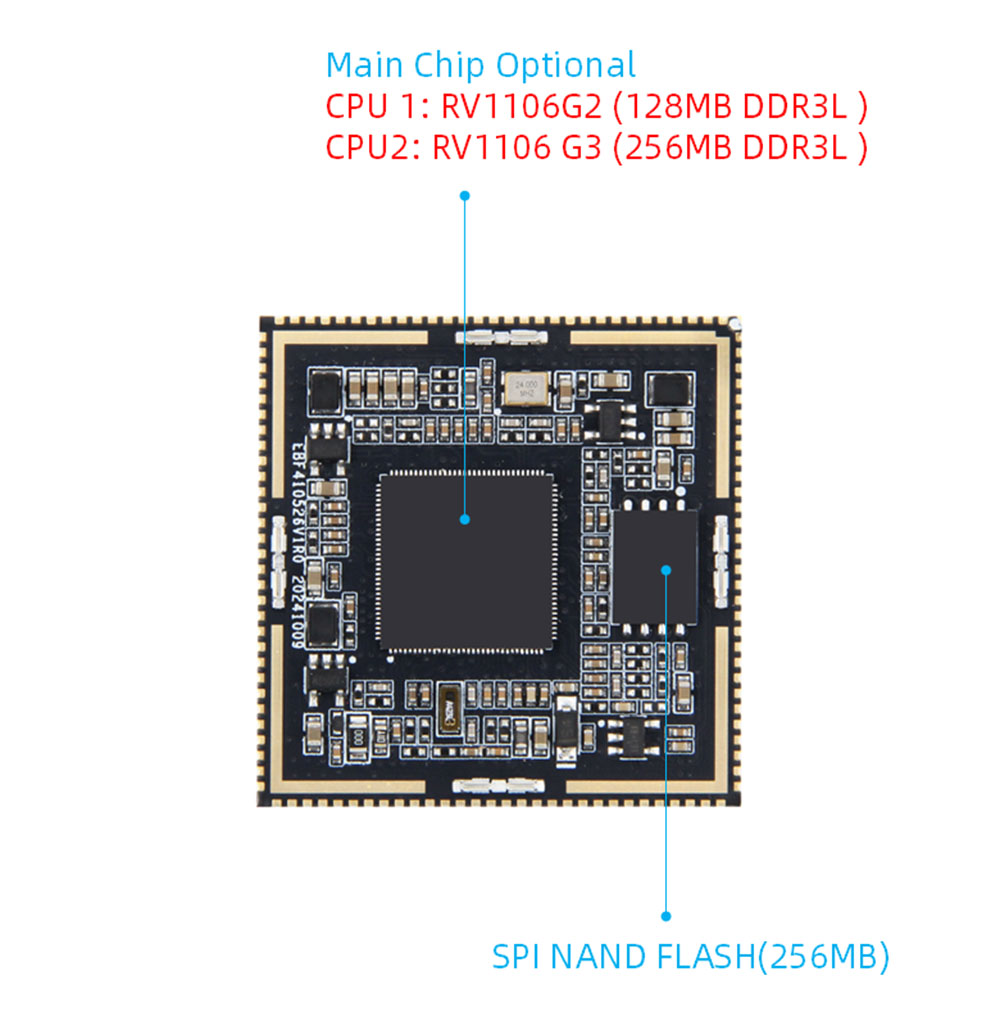

Configuration du matériel de la carte de base

 CPU: Chip principal: RV1106, Cortexa7 + MCU

 Mémoire: DDR3L embarqué, RV1106G2 en option: 128 Mo / RV1106G3: 256 Mo

 Stockage: 256 Mo Spinand Flash

 AI COMPORTION AI: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS @ INT8

 Interface: sauf le flash spinand, 10 sont entièrement LED, y compris 84 gpios, y compris 1 broche de réinitialisation NPOR et 3 broches dédiées USB

 PCB: 4 couches, conception d'or à immersion

 Taille: 35 * 35 mm

Épingles de signalisation

 Port réseau: 1 100m Ethernet

 Port série: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Caméra: 2

 Jtag: 1

 LCD: 1

Détails du conseil d'administration RV1106
