Rockchip RK3588 Board

Fonctionnalités RKK3588

● Processus avancé de 8nm, architecture de 8 cœurs 64 bits, haute performance, faible consommation d'énergie

● ARM GPU MALI-G610 MC4, module d'accélération graphique 2D dédié

● 6TOPS NPU, permettant divers scénarios d'IA

● Encodage et décodage vidéo 8K, sortie d'affichage 8K

● Interfaces d'affichage multiples intégrées, prenant en charge l'affichage multi-écran

● Capacités de traitement des super image, 48MP ISP, prise en charge de plusieurs entrées de caméra

● Interfaces riches à grande vitesse (PCIe, Type-C, SATA, Gigabit Ethernet), facile à développer

● Android et Linux OS

RK3588 Introduction du conseil d'administration

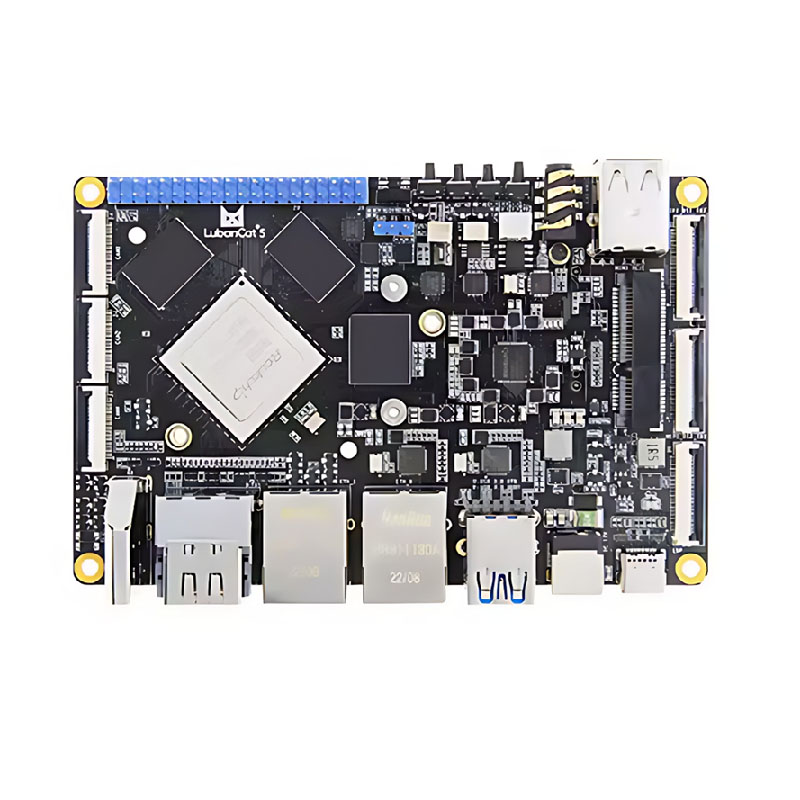

1. TP-5 RK3588 L'ordinateur à carte unique est une carte de développement puissante qui peut être utilisée comme ordinateur à carte unique haute performance et carte mère intégrée pour l'affichage, le contrôle, la transmission réseau, le stockage de fichiers, l'informatique Edge et d'autres scénarios.

2. Utilisez Rockchip RK3588 comme puce principale, en utilisant une technologie de processus avancée 8 nm, avec la fréquence principale la plus élevée jusqu'à 2,4 GHz, intégrant le quadricœur 64 bits Cortex-A76 et le quad-core 64 bits Cortex-A55 pour un total de processeurs de huit nages et de la production de MC4GPU MC4GPU 8K. Il a des capacités de traitement de super image, prend en charge l'entrée multi-caméra, prend en charge l'écran différentiel multi-écran et dispose d'un NPU indépendant intégré pour autonomiser divers scénarios d'IA.

3. Fournit une variété de combinaisons de mémoire et de stockage à choisir, une configuration matérielle intégrée équilibrée et une large gamme d'applications.

4. La NPU indépendante intégrée a une puissance de calcul jusqu'à 6TOPS, permettant divers scénarios d'IA.

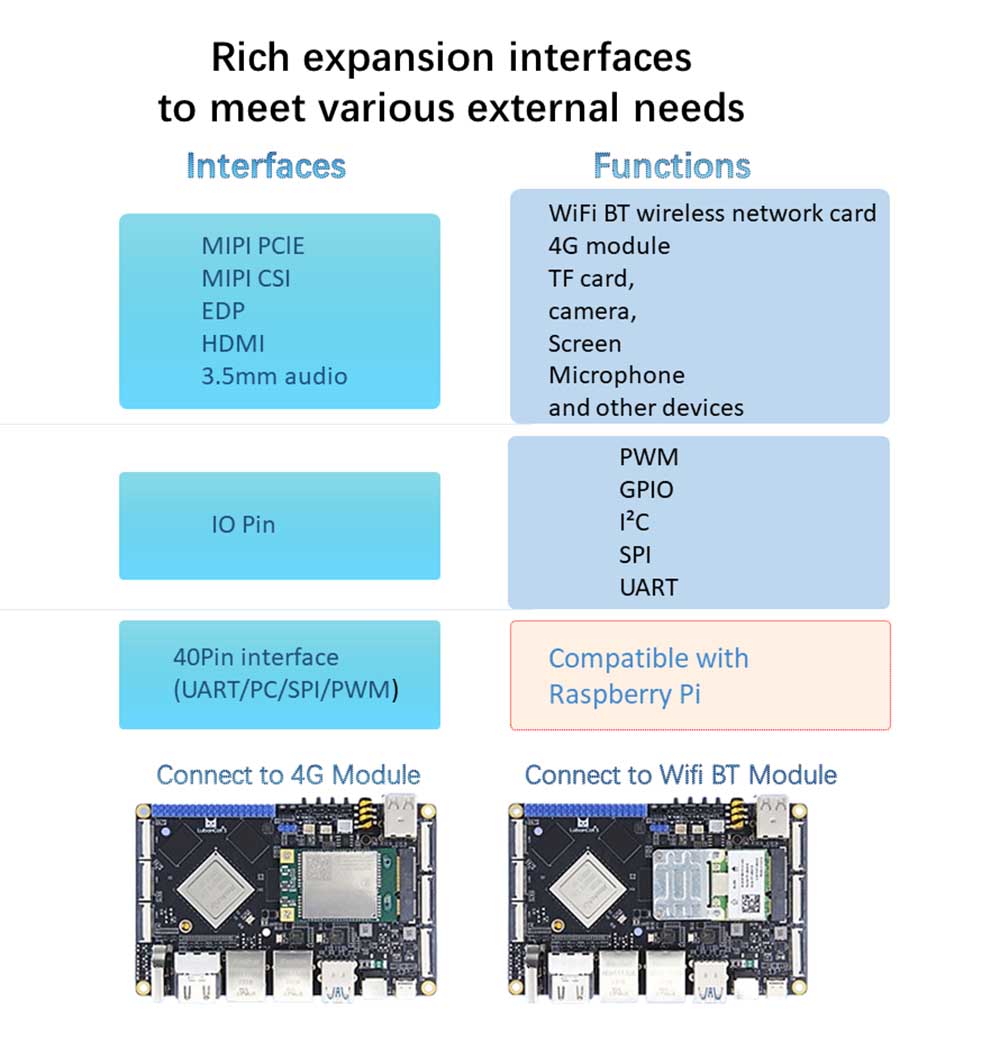

5. Haute intégration, avec riches interfaces d'expansion, équipées d'un port Ethernet Gigabit, de l'interface d'écran MIPB3.0, USB2.0, de MiniPcle, de Minihdmi, de l'interface d'écran MIPI et de l'interface de la caméra MIPI, d'interface audio, de réception infrarouge, compatible avec une interface RAPSBERRY PI.

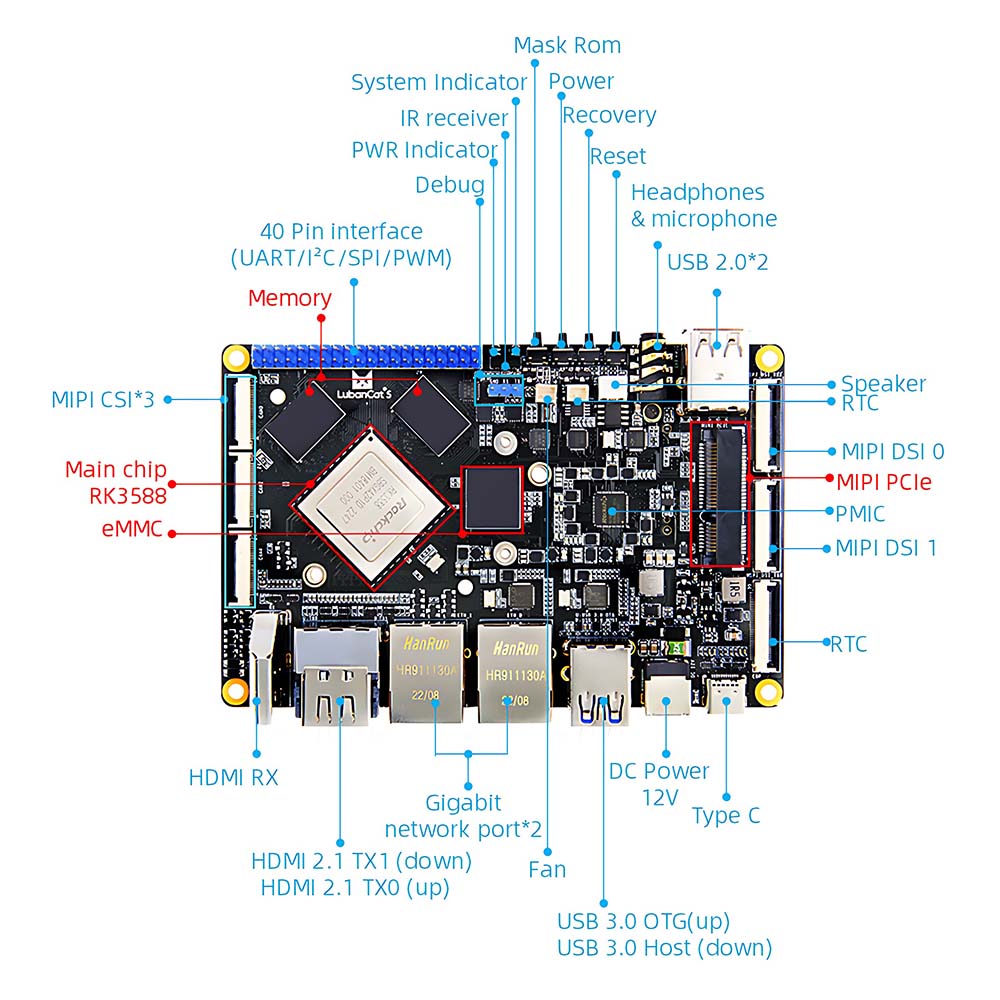

Paramètres de la carte RK3588

● Interface d'alimentation: entrée 12V @ 2A CC, DC5.5 * 2.1 Interface

● Chip principale: RK3588 (quad-core A76 + Quad-core A55, Mali-G610, 6T Power informatique)

● Mémoire: 4/8/16 Go, LPDDR4X (d'autres exigences de stockage peuvent être personnalisées)

● Stockage: 0/32/64/128 Go, EMMC (d'autres exigences de stockage peuvent être personnalisées)

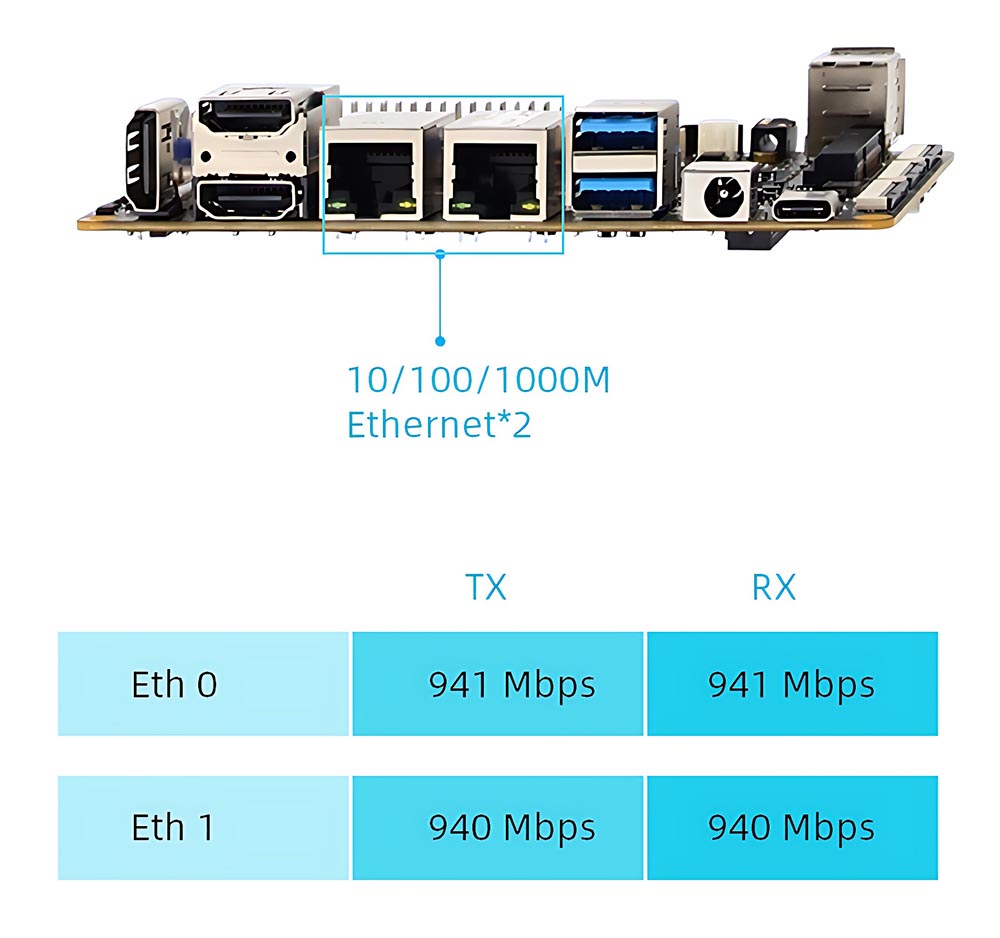

● Ethernet: port réseau Gigabit * 2, prend en charge le taux de transmission de données 10/100/1000 Mbps

● HDMI: entrée HDMI2.0 * 1, jusqu'à 3840x2160 @ 60fps; Sortie HDMI2

● EDP: Interface d'écran EDP * 1, prend en charge l'affichage multi-écran avec d'autres écrans, la résolution la plus élevée est de 3840x2160 @ 60hz

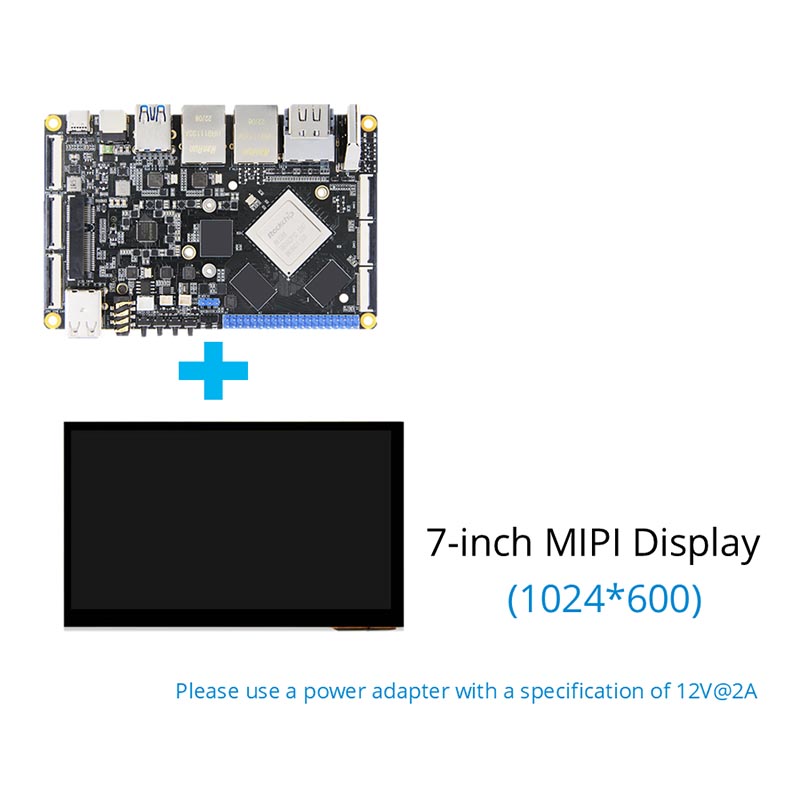

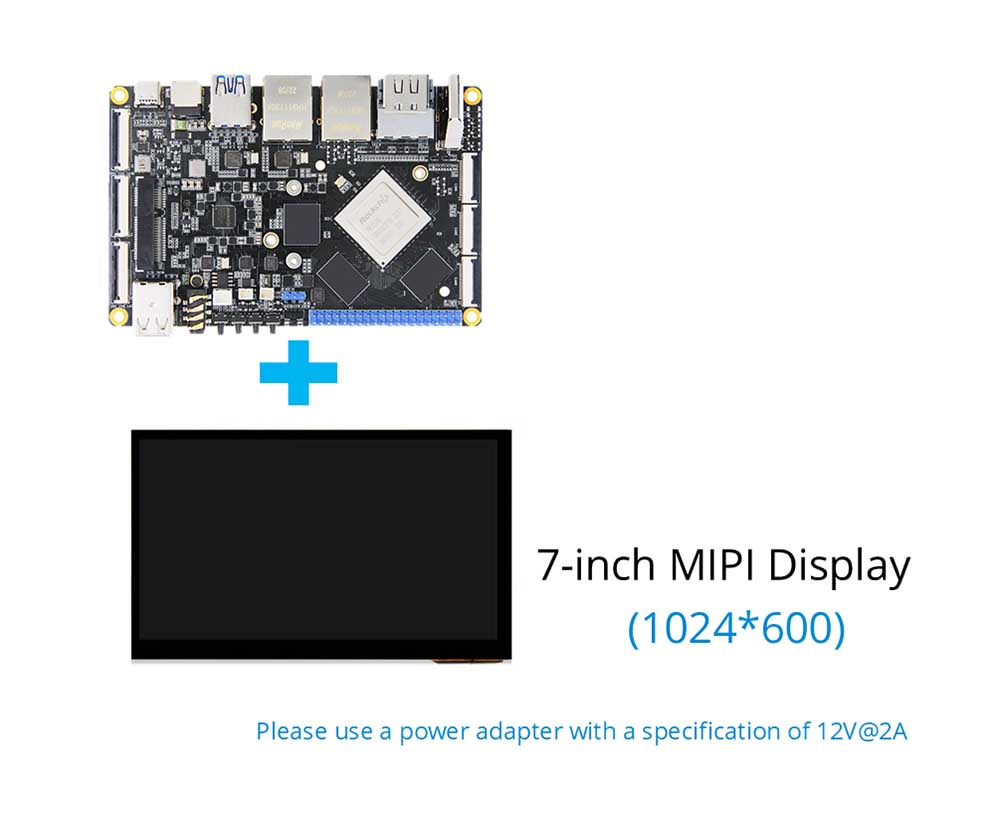

● MIPI DSI: interface d'écran MIPI * 2, prend en charge l'affichage différentiel multi-écran avec d'autres écrans: la résolution maximale en mode MIPI unique est 1920 * 1080 @ 60Hz

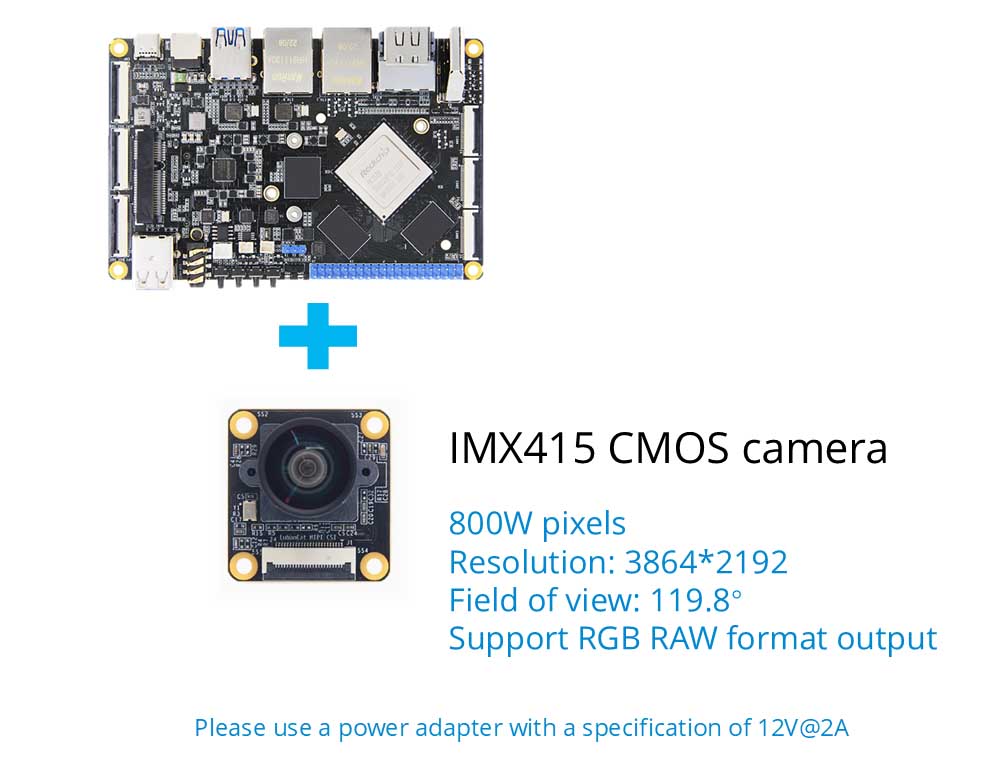

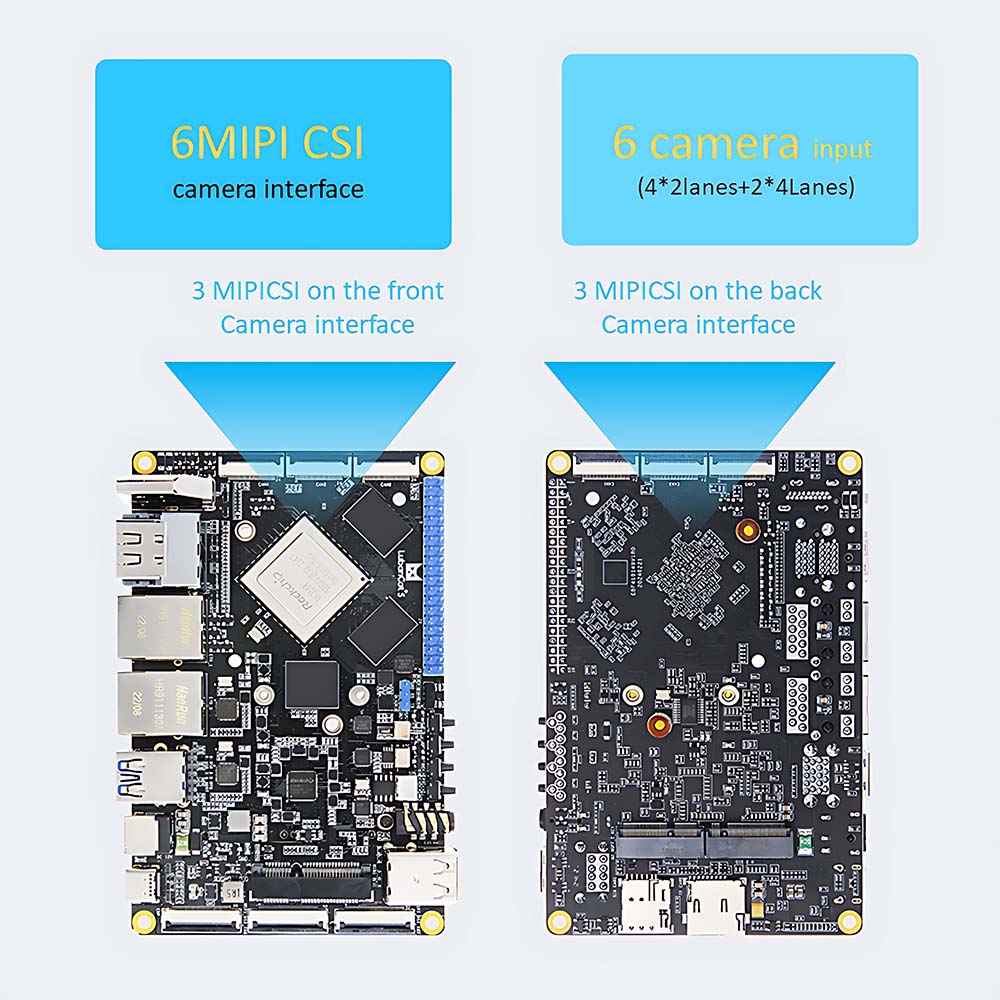

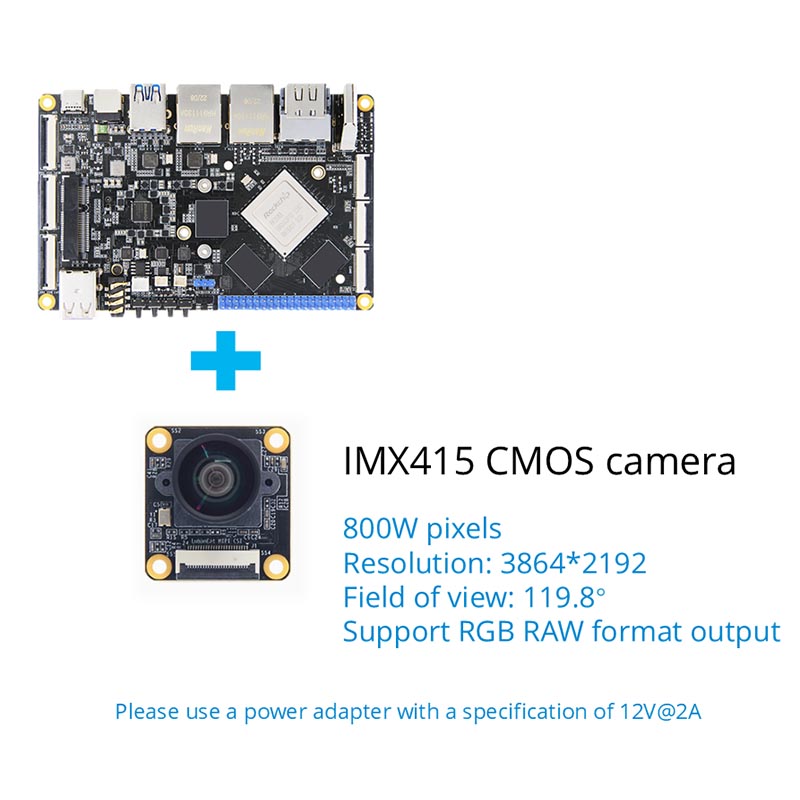

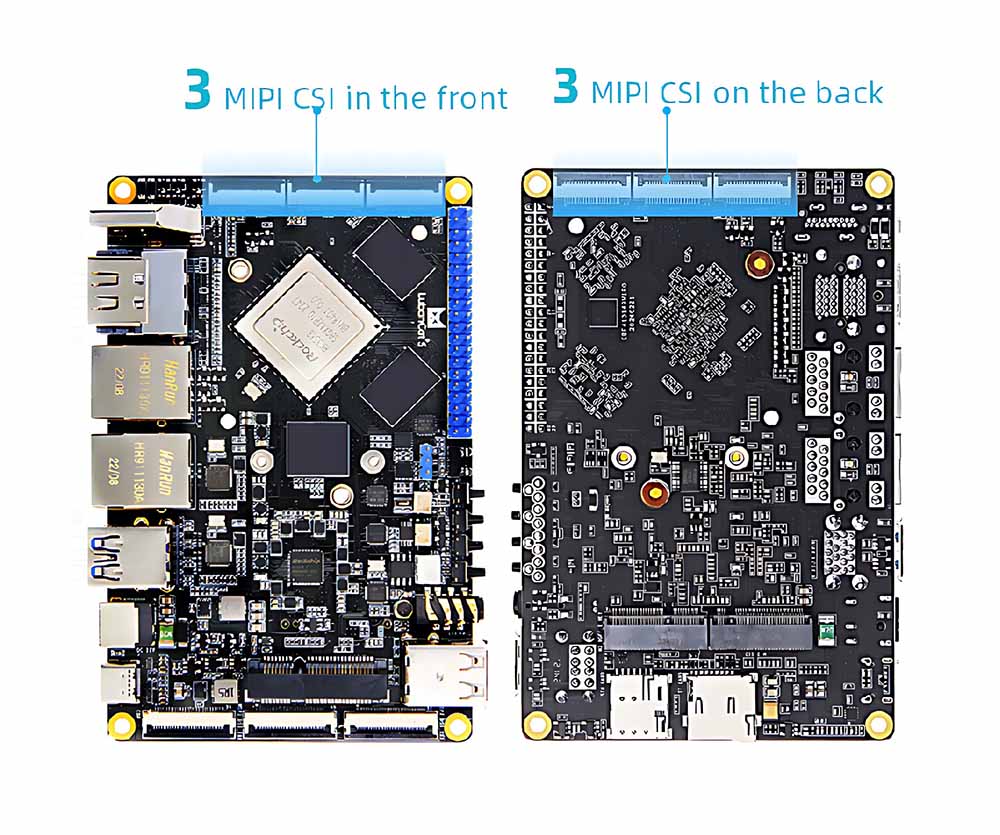

● MIPI CSI: interface de la caméra MIPI * 6 (Front * 3, dos * 3)

● USB2.0: interface USB-HostType-A * 1; USB-OTGTYPE-A Interface * 1

● USB3.0: interface USB-HostType-A * 2; Interface USB-OTGType-C * 1, peut être utilisée pour la combustion du micrologiciel, prend en charge le protocole DP1.4

● Interface PCLE: Interface mini-pcle, peut être utilisée avec des cartes réseau WiFi pleine hauteur ou à demi-hauteur, modules 4G ou autres modules d'interface mini-pcle

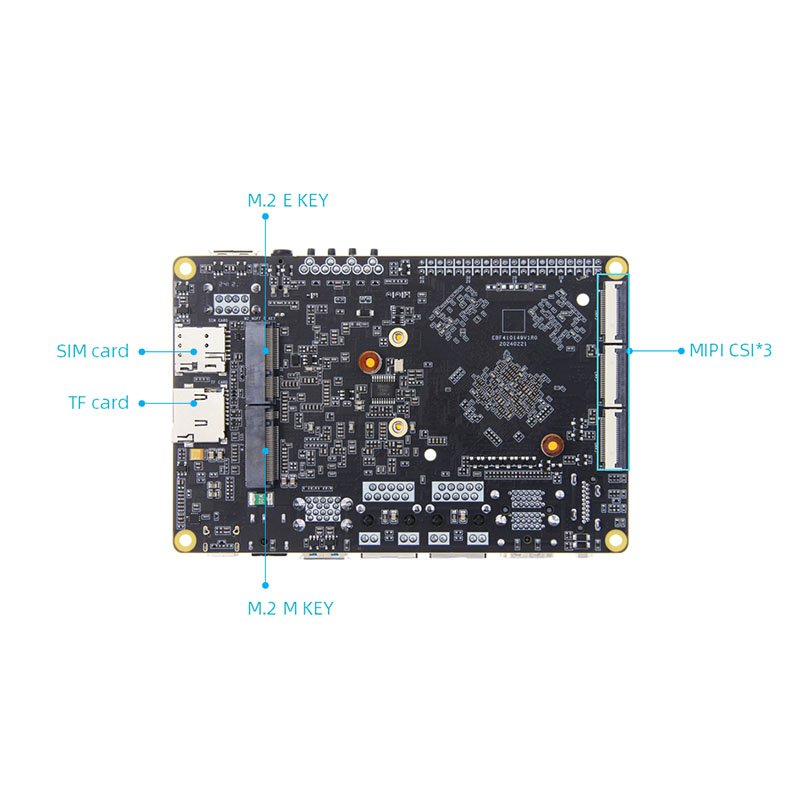

● Interface M.2: Interface M.2Ekey * 1, prend en charge le module de carte réseau sans fil E-Key E-Key; Interface de clé m.2 m * 1, prend en charge M.2 M-Key PCLE3.0 * 4lanes Spécification 2280 Drive dur

● SIM + TF Carte Holder: SIM Carte Holder * 1, Micro SD (TF) Carte Holder * 1, prend en charge la carte TF pour démarrer le système, prend en charge jusqu'à 512 Go, la fonction de carte SIM doit être utilisée avec le module 4G

● Interface 40pin: Compatible avec l'interface Raspberry Pi 40pin, prend en charge les fonctions PWM / GPIO / PC / SPI / UART

● Débogage du port série: Paramètre par défaut 1500000-8-n-1

● Audio: microphone micro à bord * 1; Interface du haut-parleur SPK * 1. Peut être connecté au haut-parleur de puissance 1W; Sortie du casque + entrée de microphone 2-en-1 Interface * 1

● Boutons: Bouton d'alimentation * 1; bouton de maskrom * 1; bouton de récupération * 1; bouton de réinitialisation * 1

● LED: Éclairage indicateur d'alimentation * 1; Lumière indicateur du système * 1

● Récepteur infrarouge: prend en charge la fonction de télécommande infrarouge

● RTC: Poup RTC à faible puissance à basse puissance + prise d'alimentation RTC * 1

● Interface du ventilateur: prend en charge l'installation de ventilateurs 5 V ou 12V pour refroidir
