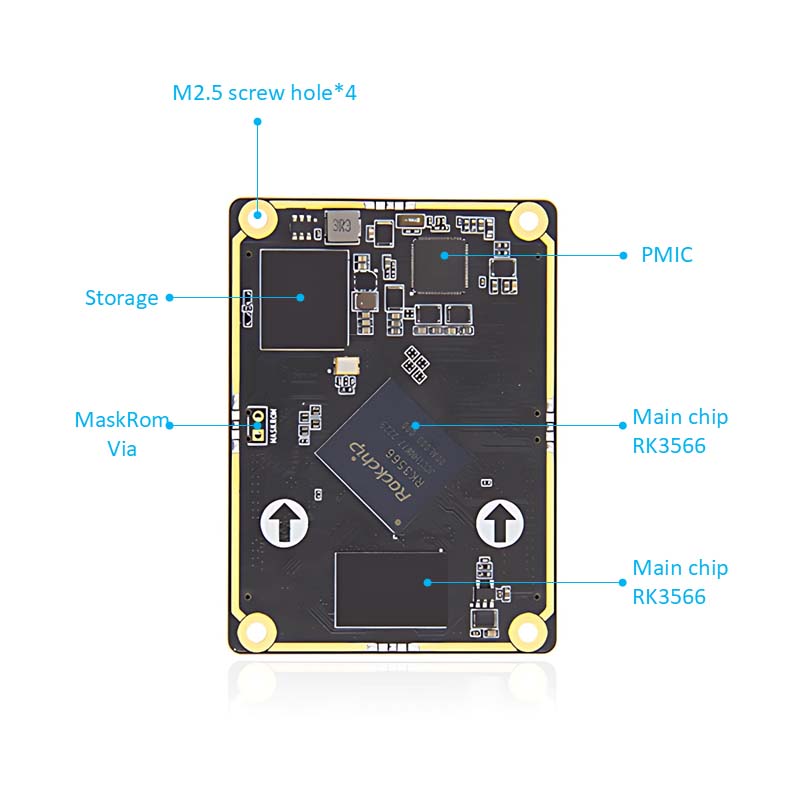

Rockchip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Board peut être utilisé comme ordinateur monomoteur haute performance et carte mère intégrée pour l'affichage, le contrôle, la transmission du réseau, le stockage de fichiers, l'informatique de bord et d'autres scénarios.

2. En utilisant Rockchip RK3566 comme puce principale, il adopte une technologie de processus 22 nm, avec une fréquence principale allant jusqu'à 1,8 GHz, intégrée au processeur graphique en quad-core 64 bits et un encodage de décodage 4K et 1080p, des supports de support pour une affichage à double facette, une NPU indépendante intégrée.

3. Fournir une variété de combinaisons de mémoire et de stockage à choisir, la configuration matérielle intégrée est équilibrée et la plage d'applications est large.

4. La puissance de calcul de NPU indépendante intégrée peut atteindre 1TOPS, qui peut être utilisée pour les applications d'intelligence artificielle légères.

5. Une intégration élevée, avec de riches interfaces d'extension, avec le port Gigabit Ethernet, le HDMI, l'EDP, le minipcle, l'interface de caméra MIPI, USB3.0, USB2.0, le jeu d'écran MIPI et l'interface de la caméra MIPI, l'interface audio et d'autres périphériques.

6. Soutient officiellement Andriod 11, les images du système d'exploitation Debain, Debain, Ubuntu, et peut être appliquée à une variété d'environnements d'application différents.

7. Entièrement open source, fournissant des tutoriels officiels, des kits de développement de conducteur SDK complets, des schémas de conception et d'autres ressources, vous pouvez facilement commencer sans angles morts.

Caractéristiques du produit

1. SDK gratuit

2. Conseil à la structure du conseil d'administration. RK3566 RK3568 Deux cartes de base sont compatibles

3. Prend en charge plusieurs interfaces d'écran, prend en charge jusqu'à la sortie de la trame 4K60. Prend en charge HDMI, MIPI DSI, EDP, LVDS

4. NPU indépendant intégré, la puissance de calcul peut atteindre 1 tops

5. Configurations multiples: 1/2/4/8 Go LPDDR4; 8/32/64/128 Go EMMC

6. Décodage 4K; Port Ethernet Gigabit; USB3.0

7. Fournir un support technique

Paramètres du produit

Paramètres de caractéristique

Connecteur: 260pins DDR4 Connecteur, modèle: ASOA826-H2SB-7H

Chip principale: RK3566 (quad-core Cortex-A55, 1,8 GHz, Mali-G52)

IO: 260 doigts d'or, espacement de 0,5 mm, entraîner tout i0

Mémoire: 1/2/4/8 Go, LPDDR4 / 4X, 1056MHz

Stockage: 8/32/64/128 Go, EMMC

Paramètres de plinthes

Connecteur: 260pins DDR4 Connecteur, modèle: ASOA826-H2SB-7H

Interface d'alimentation: 12v @ 1A (1A et plus) Entrée CC, interface CC

Ethernet: port Ethernet adaptatif 10/100 / 1000m

HDMI: interface d'écran HDMI2.0 * 1, Résolution maximale 4096 * 2160 @ 60Hz

LVDS: interface d'écran LVD

MIPI-DSI: interface d'écran MIPI * 1; Résolution maximale de mode mipi unique 1920 * 1080 @ 60Hz

MIPI-CSI: Interface de la caméra MIPI * 2, caméra IMX415 / OV8858 enfichable

EDP: EDP1.3 Interface d'écran * 1, interface tactile EDP * 1

USB2.0: interface de type-A * 3 (hôte); Interface Type-C * 1 (OTG), pour l'interface de combustion du firmware

USB3.0: Interface de type-A * 1 (hôte)

WiFi + Bluetooth: module Bluetooth WiFi intégré, modèle: RTL8821CU

Interface PCLE: Mini-pcle Interface, peut être utilisée avec une carte réseau WiFi pleine hauteur ou à demi-hauteur, un module 4G ou un autre module d'interface mini-pcle

Porte-carte SIM: la fonction de carte SIM doit être utilisée avec le module 4G

1²C: 1²C * 2

Port série: débogage du port série * 1 (UART2) Paramètre par défaut 1500000-8-n-1; LVTTL Port série * 2 (UART7 & UART9); RS232 * 2 (UART3 & UART4); RS485 * 2 (UART1 & UART6)

Porte-carte TF: Prise en charge de la carte Micro SD (TF) pour démarrer le système, jusqu'à 512 Go

Audio: sortie audio, prise audio 3,5 mm * 1 (vert); Entrée audio, prise audio 3,5 mm * 1 (rouge) Interface microphone micro * 1

Interface du haut-parleur SPK * 1, peut connecter 1W Power Enceinte

Boutons: bouton d'alimentation; Bouton maskrom; Bouton de récupération

Récepteur infrarouge: prend en charge la fonction de télécommande infrarouge

Rtc: socket d'alimentation RTC * 1

Interface du ventilateur: prend en charge l'installation du refroidissement du ventilateur 5V
