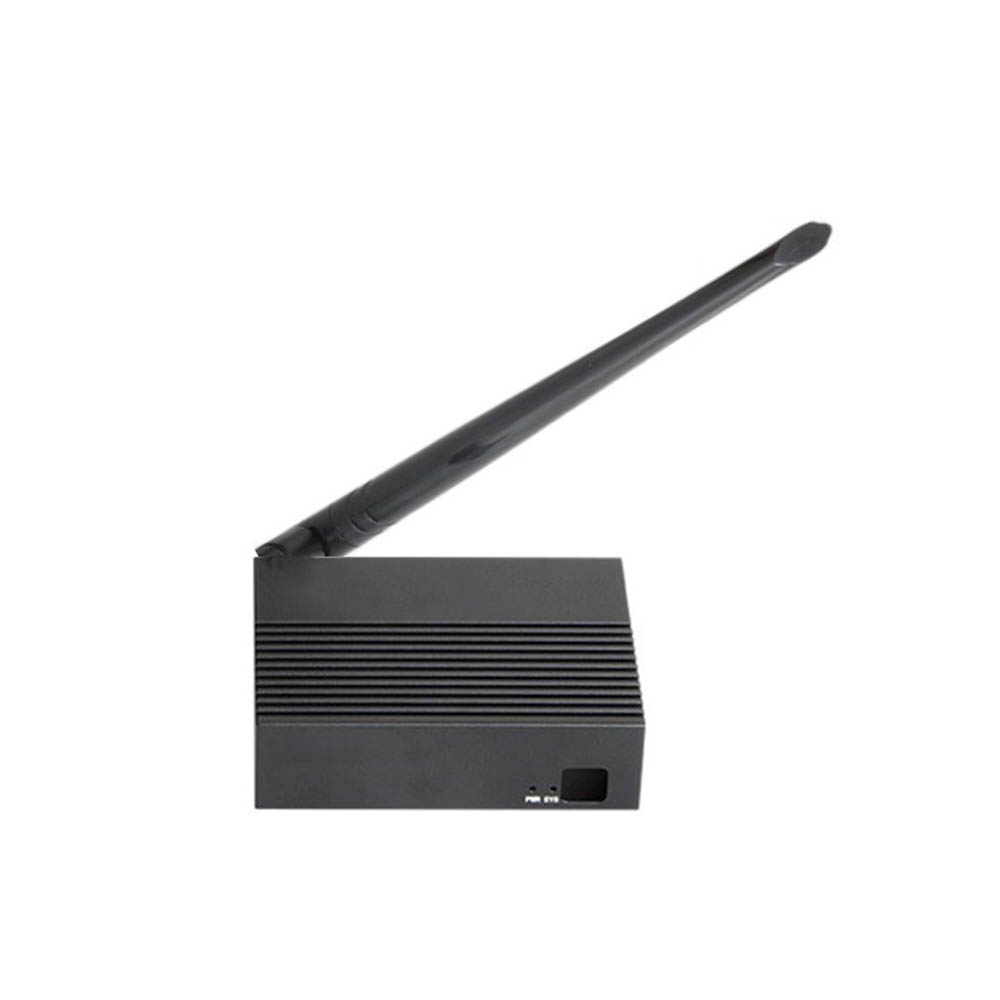

Rockchip RK3566 AI Edge Computing Box

Introduction du conseil de développement

● Cette carte de développement est un ordinateur unique à haute puissance et haute performance. Il a un grand nombre de périphériques couramment utilisés à bord et peut être utilisé comme ordinateur monomoteur haute performance et carte mère intégrée. Il s'adresse principalement aux fabricants et aux développeurs d'entrée de gamme intégrés et peut être utilisé dans une variété de scénarios tels que l'affichage, le contrôle et la transmission du réseau.

● En utilisant RockChip RK3566 comme puce principale, il est équipé d'un port Ethernet à double bande à double bande, USB3.0, USB2.0, mini PCLE, HDMI, interface d'écran MIPI et autre interface de caméra MIPI, interface audio, déception infrarouil Compatible avec l'interface Raspberry Pi.

● La carte fournit une variété de configurations de mémoire et de stockage à choisir et peut facilement exécuter les systèmes Linux ou Android.

● La puissance de calcul de NPU indépendante intégrée peut atteindre 1TOPS, qui peut être utilisée pour des applications d'intelligence artificielle légères.

● Soutient officiellement que les images du système d'exploitation UBAUT, du système d'exploitation de Debain 11, qui peuvent être appliquées à une variété d'environnements d'application différents.

● Entièrement open source, fournissant des tutoriels officiels, fournissant des kits de développement de pilotes SDK complets, des schémas de conception et d'autres ressources, pratique pour les utilisateurs et le développement secondaire.

Paramètres de la carte de développement

● Interface d'alimentation: entrée 5V @ 3A CC, interface Type-C

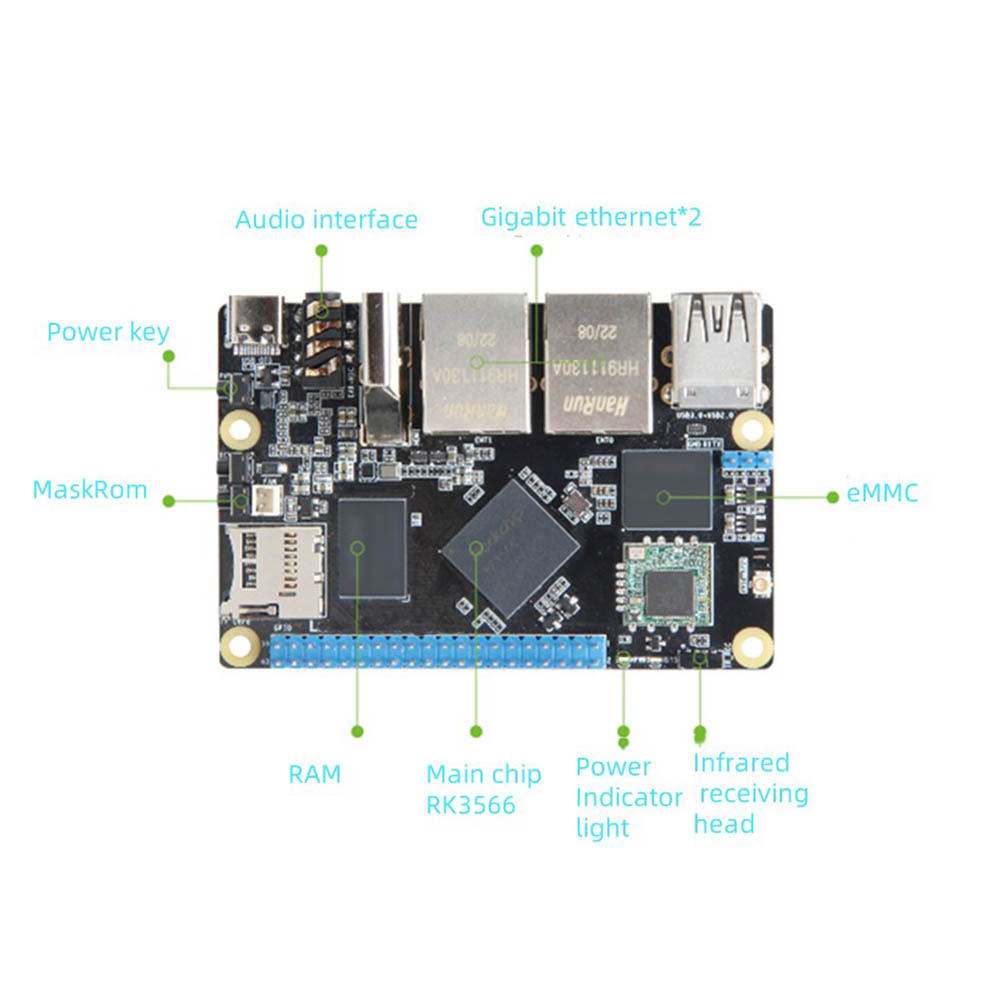

● Chip de contrôle principal: RK3566 (quad-core Cortex-A55, 1,8 GHz, Mali-G52)

● Mémoire: 1/2/4/8 Go ， LPDDR4 / 4X, 1056MHz

● Stockage: 8/32/64/128 Go ， EMMC

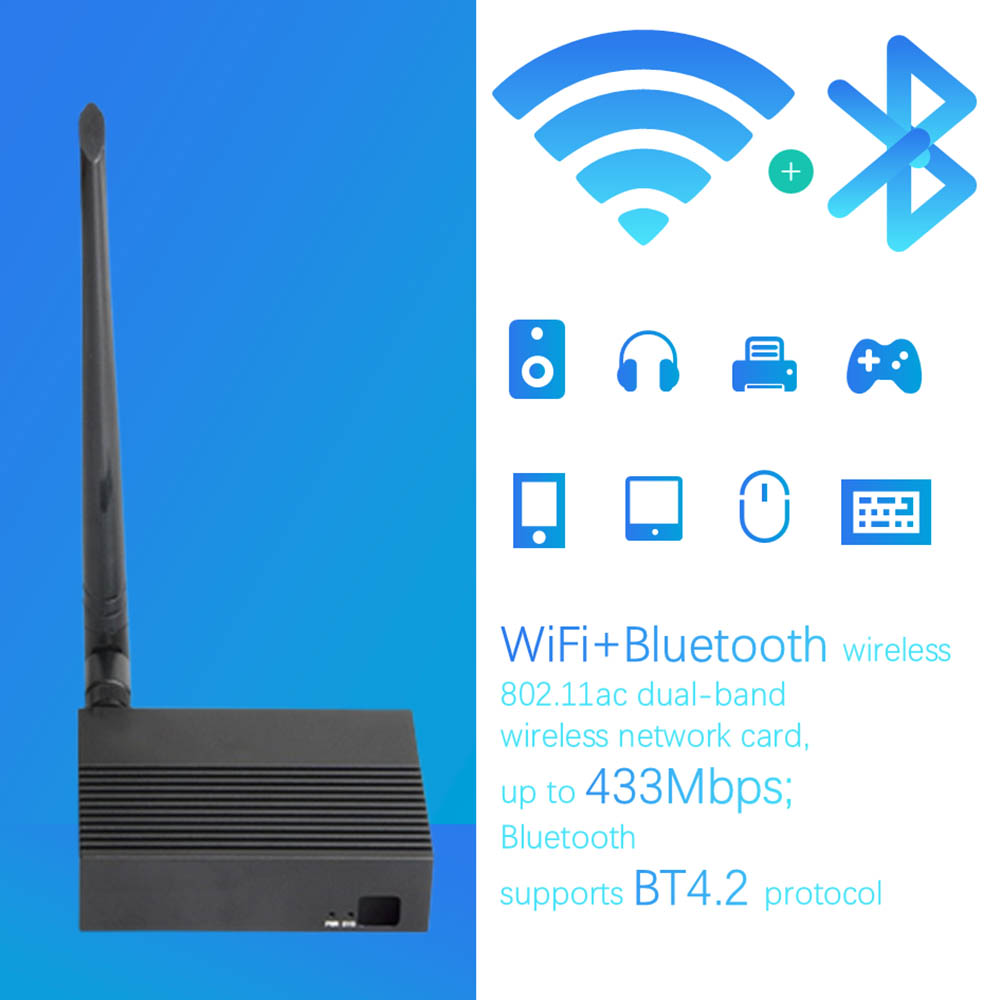

● Réseau sans fil: 802. Carte de réseau sans fil à double bande 11AC, jusqu'à 433 Mbps;

● Bluetooth: prend en charge le protocole BT4.2

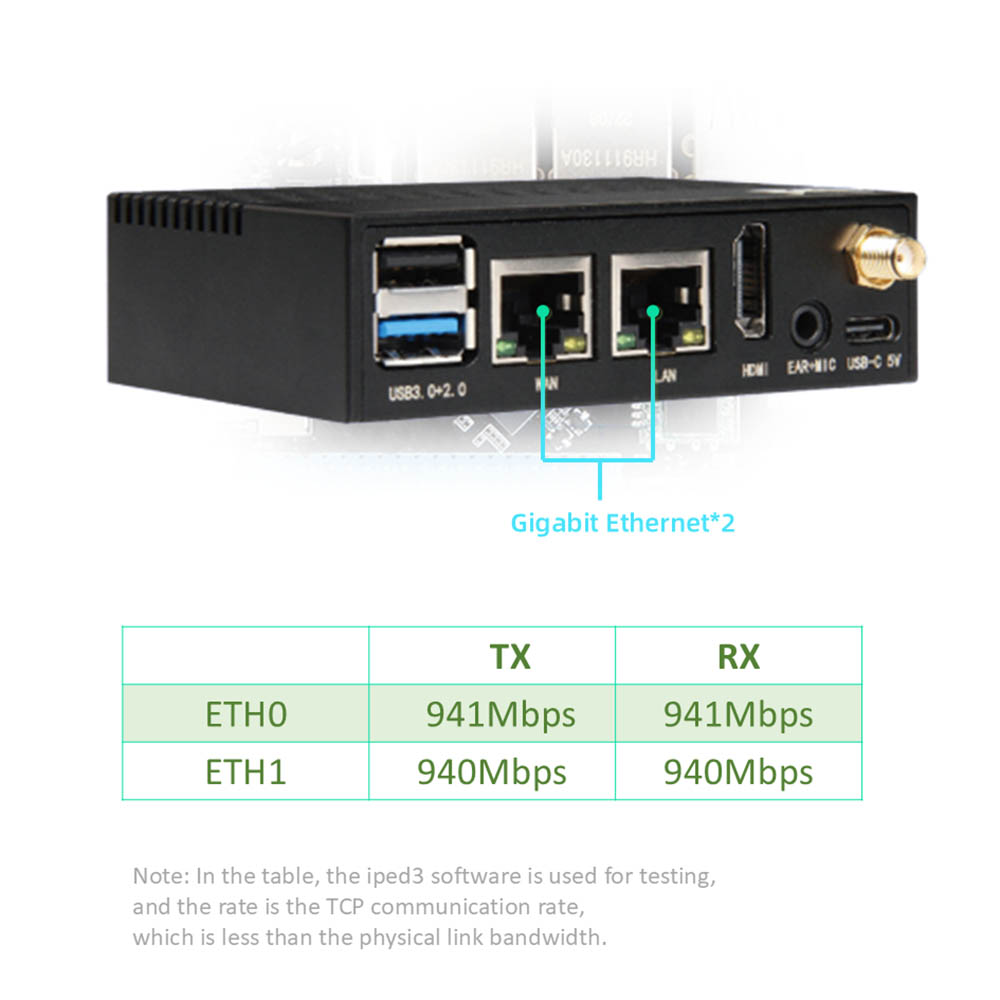

● Ethernet: 10/100 / 1000m Port Ethernet adaptatif * 2

● HDMI: HDMI2.0

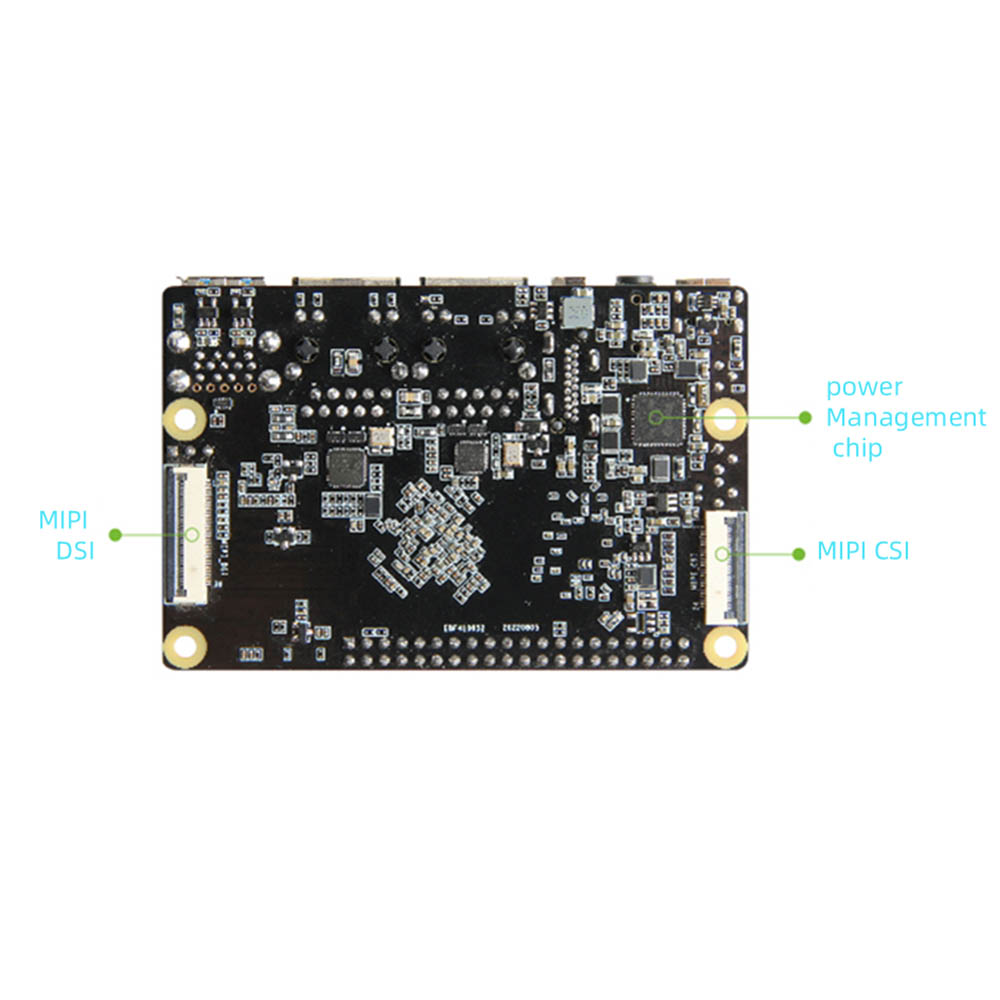

● Interface d'affichage: interface d'écran MIPI-DSI MIPI

● Interface de la caméra MIPI-CSI: MIPI

● USB2.0: interface de type A * 1 (hôte); Interface Type-C * 1 (OTG), pour l'interface de combustion du firmware, partagée avec l'interface d'alimentation

● USB3.0: interface de type-A * 1 (hôte) 40pin Interface compatible

● Avec l'interface Raspberry Pi 40pin, prend en charge PWM, GPIO, I²C, SPI, UART

● Fonctions

● Débogage du port série: Paramètre par défaut 1500000-8- N- 1

● Système de démarrage de la carte TF: Système de démarrage de la carte Micro SD (TF), jusqu'à 128 Go

● Interface audio: sortie du casque + entrée de microphone 2 dans 1 interface

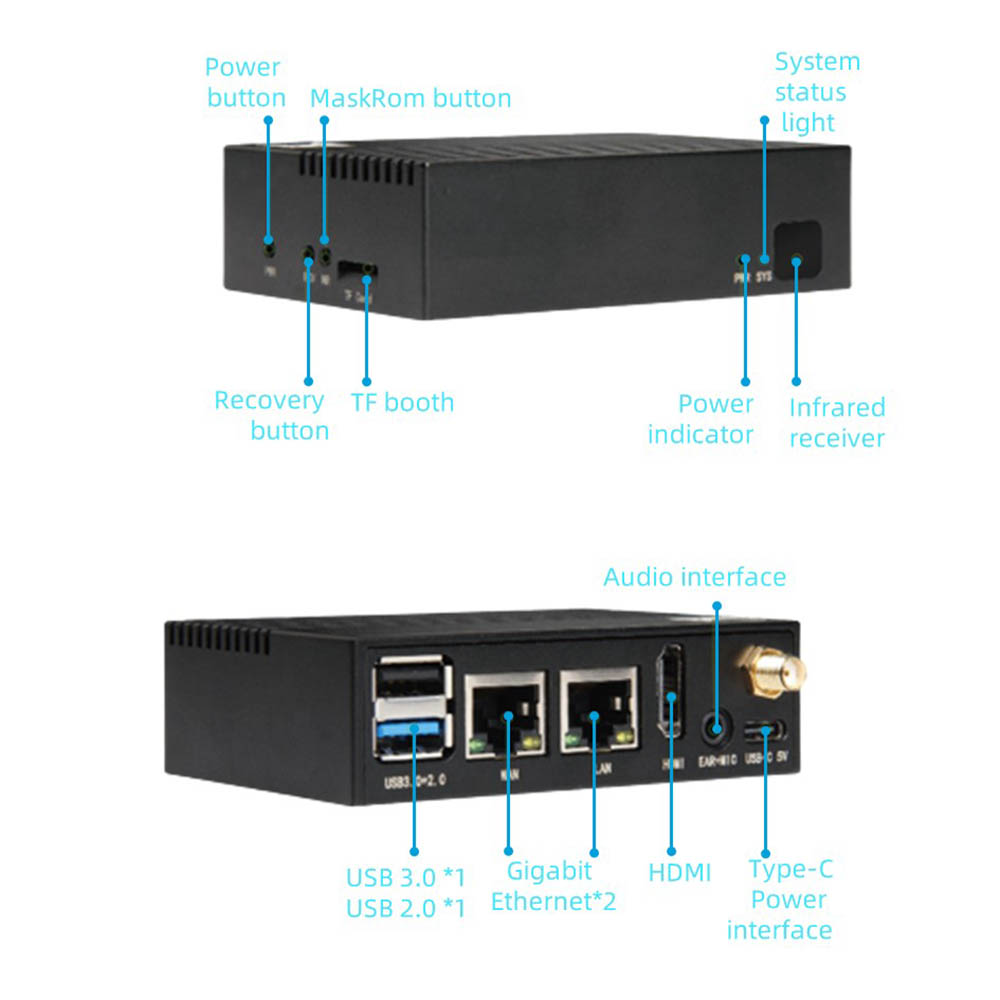

● Bouton: bouton d'alimentation; Bouton maskrom; Bouton de récupération

● Récepteur infrarouge: prise en charge de la fonction de télécommande infrarouge

● Interface du ventilateur: Soutenez l'installation des ventilateurs pour la dissipation de chaleur

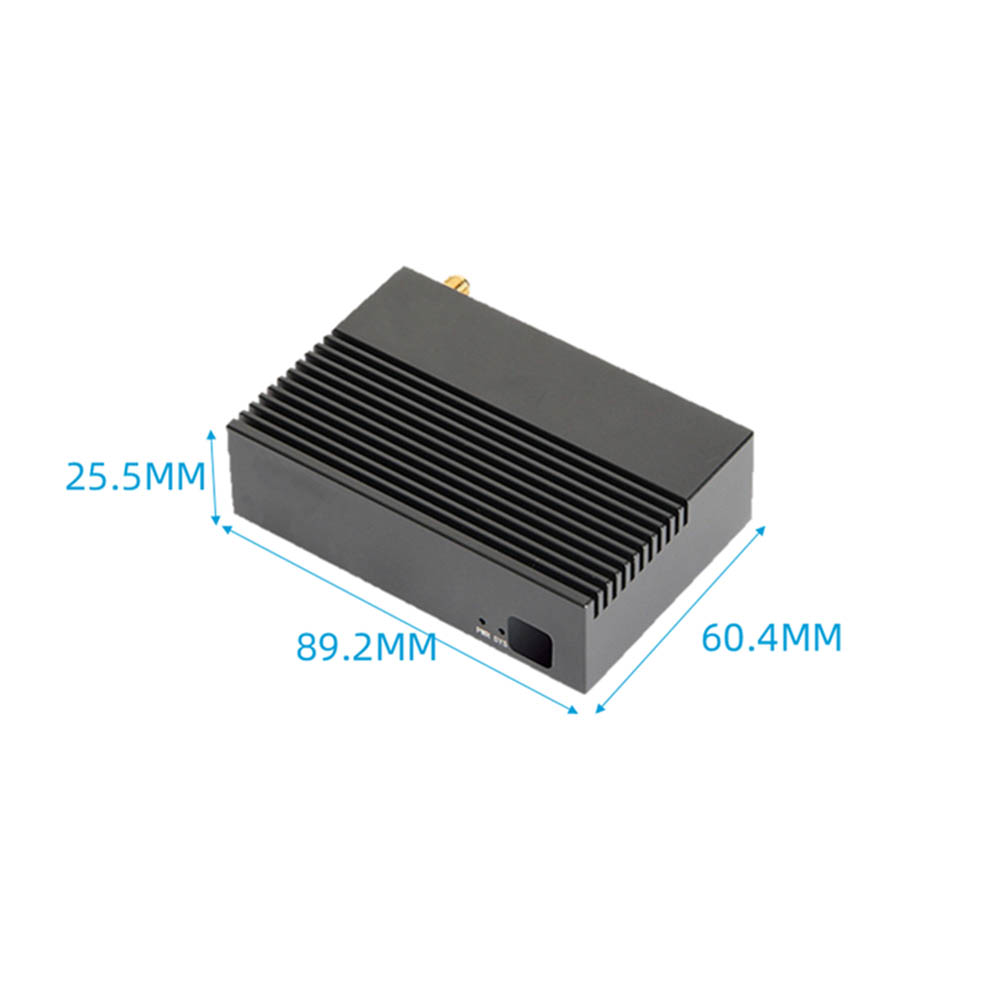

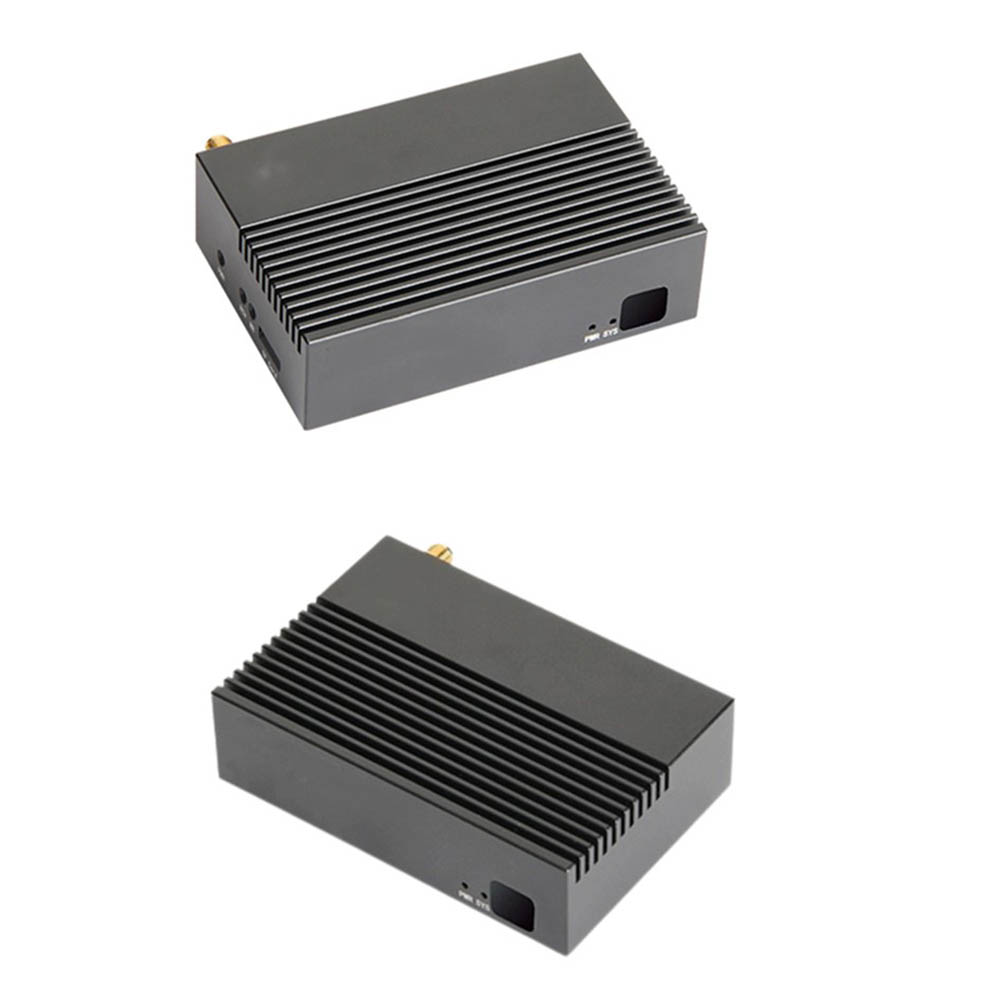

Les paramètres de cas sont présentés ci-dessous

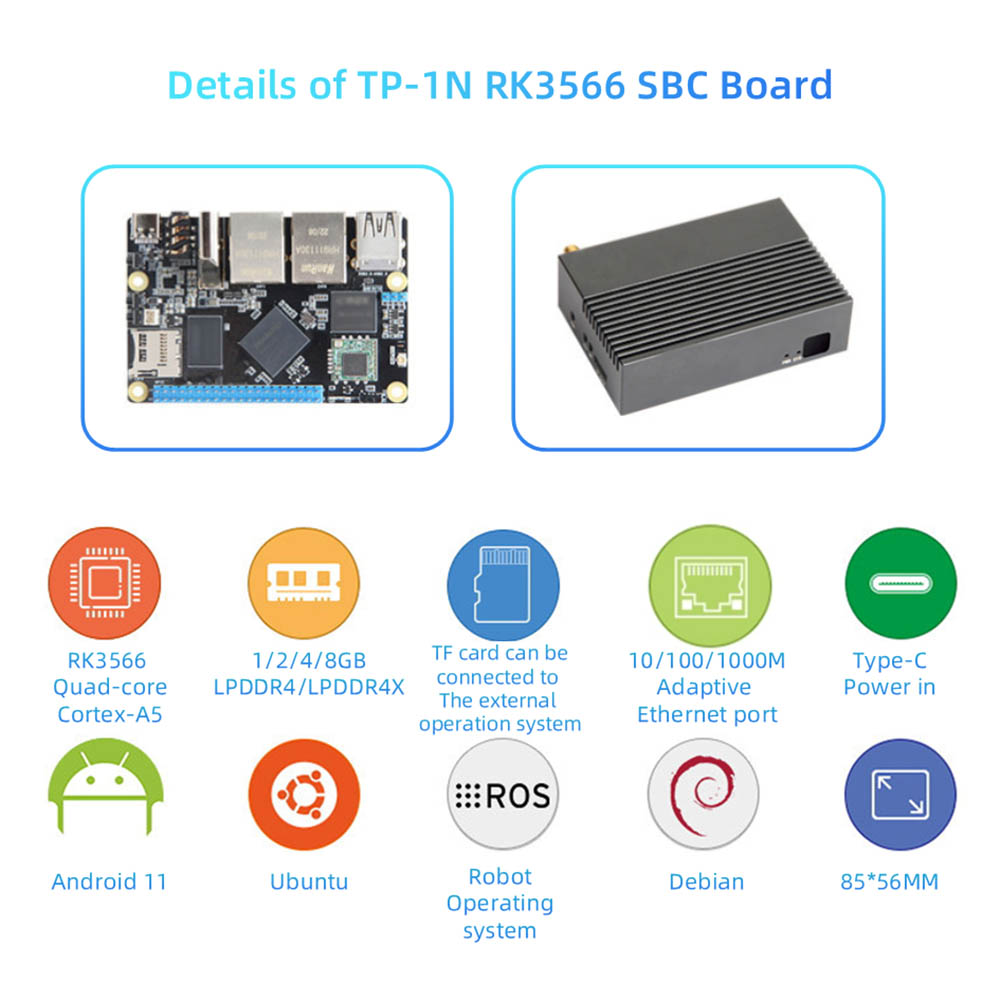

Détails du cas
