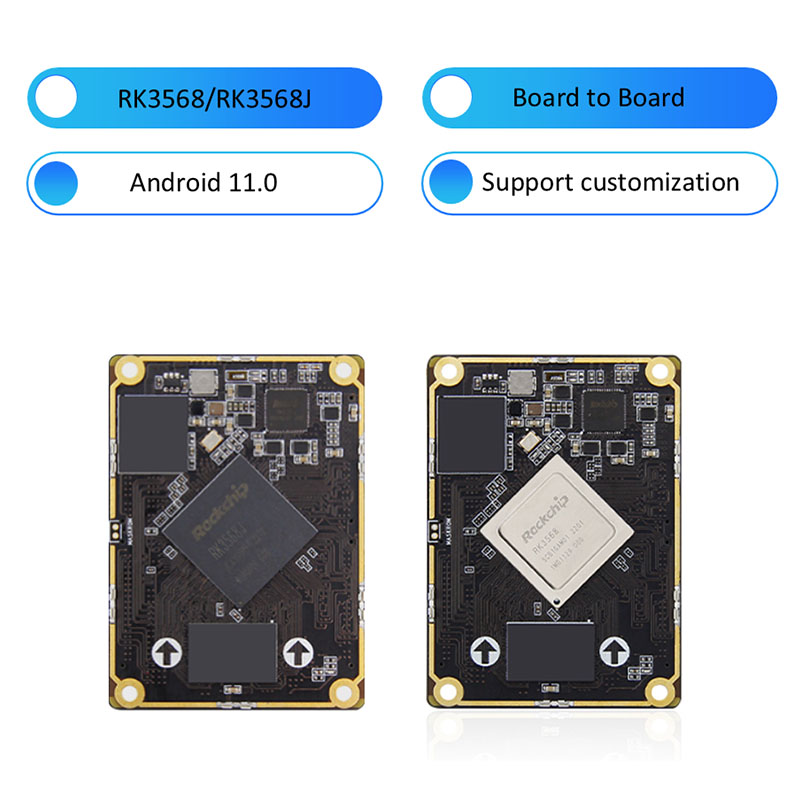

RK3568J RK3568 à bord du conseil d'administration de SOM Core

Cette carte complète (interface BTB) peut être utilisée comme ordinateur monomoteur haute performance et carte mère intégrée pour l'affichage, le contrôle, la transmission réseau, le stockage de fichiers, l'informatique de bord et d'autres scénarios.

En utilisant RockChipRK3568 (grade commercial) / RK3568J (note industrielle) comme puce principale, il adopte une technologie de processus 22 nm, avec une fréquence maximale de 2,0 GHz, un processeur graphique en quadricome intégré, un décodage 4K et un encodage de la NPU, un encodage à la base de NPU, des supports Dual-Frequal pour les applications d'intelligence artificielle légères.

Fournir une variété de combinaisons de mémoire et de stockage parmi lesquelles choisir, une configuration matérielle intégrée équilibrée, une large gamme d'applications.

La puissance de calcul de NPU indépendante intégrée peut atteindre 1TOPS (3568J est 512MACNPU), peut être utilisée pour des applications d'intelligence artificielle légères.

Il a une intégration élevée et des interfaces d'extension riches, et est équipé de doubles ports Ethernet Gigabit, HDMI, EDP, 5MiniPcle, SATA, M.2, USB3.0, USB2.0, interface d'écran MIPI, interface de la caméra MIPI, interface audio et autres périphériques, ce qui peut donner le jeu complet à la performance du processeur et étend les scénarios d'utilisation.

Soutient officiellement Andriod 11, les images du système d'exploitation de Debain, Debain, Ubuntu, et peut être appliquée à une variété d'environnements d'application différents.

Fournir des tutoriels officiels entièrement open source, des packages de développement de pilotes SDK complets, des schémas de conception et d'autres ressources, vous pouvez facilement commencer sans impasses.

RK3568J RK3568 à bord des caractéristiques de la carte de base SOM

Il peut partager une plinthe avec notre carte de base RK3566 BTB. En d'autres termes, il vous suffit de concevoir une seule plinthe pour prendre en charge deux cartes de base.

Grade commercial et grade industriel sont disponibles.

Prix ​​raisonnable de haute qualité.

Prêt à l'emploi. prend en charge plusieurs systèmes d'exploitation.

Interfaces Dual Gigabit Ethernet, prennent en charge la régulation de tension dynamique.

NPU indépendant intégré, la puissance de calcul peut atteindre 512MAC / 1TOPS.

Prend en charge la commutation en un clic des modèles d'architecture traditionnelle, peut être utilisé pour des applications d'intelligence artificielle légères.

Capacités d'analyse d'images puissantes, le décodage facile 4K prend en charge 4k @ 60 images H.264 \ H.265 \ VP9 DÉCODAGE DE FORMAT et 1080P60 FRAME H.264 \ H.265 Encodage de format.

Affichage à double écran, haute définition et portable.

Prise en charge de l'affichage à double écran, prenant en charge jusqu'à 4K60 Frames + 1080p60 Frames Sortie en même temps.

Avec de riches interfaces d'extension pour répondre à divers besoins externes

RK3568J RK3568 à bord de la carte de base SOM Core Paramètres

RK3568 Configuration matérielle de la carte de base BTB

Connecteur: Homme: SGDBM-05-80P-H10 Feme: SGDBF-05-80P-H30

Chip principale: RK3568 / RK3568J (quad-core Cortex-A55, 2GHz, Mali-G52)

IO: BTB mène à 320 broches, l'espacement de 0,5 mm, mène à tout I0

Mémoire: 1/2/4/8 Go, LPDDR4 / 4X, 1560 MHz

Stockage: 8/32/64/128 Go, EMMC

K3568 Configuration matérielle de la plinthe BTB

Connecteur: Homme: SGDBM-05-80P-H10 Feme: SGDBF-05-80P-H30

Interface d'alimentation: 12v @ 1A (1A et plus) Entrée CC, interface CC

Ethernet: Port Ethernet adaptatif 10/100 / 1000M * 2

HDMI: interface d'écran HDMI2.0, prend en charge l'affichage à double écran, Résolution maximale 4096 * 2160 @ 60Hz

MIPI-DSI: Interface de l'écran MIPI * 2, peut être branché sur l'écran MIPI des incendies de forêt, prend en charge l'affichage à double écran: Mode MIPI Résolution maximale 1920 * 1080 @ 60Hz

MIPI-CSI: interface de la caméra MIPI * 2, peut être branchée sur la caméra IMX415 / OV8858

EDP: EDP1.3 Interface d'écran * 1, interface tactile EDP * 1; Prise en charge de l'affichage à double écran

USB2.0: interface de type-A * 3 (hôte); Interface Type-C * 1 (OTG), pour l'interface de combustion du firmware

USB3.0: Interface de type-A * 1 (hôte)

Interface M.2: Drive Solid State de type M.Key, PCLE3.0 * 2 voies; peut être branché dans 2280 spécification NVME Solid State Drive

Interface PCLE: Mini-pcle Interface, peut être utilisée avec une carte réseau WiFi pleine hauteur ou à demi-hauteur, un module 4G ou un autre module d'interface mini-pcle

Porte-carte SIM: la fonction de carte SIM doit être utilisée avec le module 4G

Interface SATA: interface SATA standard * 1; Interface d'alimentation SATA * 1, prend en charge la sortie 12V

Can: Can * 2

ADC: ADC Interface d'acquisition * 1

Port série: débogage du port série * 1 (UART2) Paramètre par défaut 1500000-8-n-1; LVTTL Port série * 2 (UART7 & UART9); RS232 * 2 (UART7 & UART9) RS485 * 2 (UART3 & UART4)

Porte-carte TF: prend en charge le système de démarrage de la carte Micro SD (TF), jusqu'à 512 Go

Audio: sortie audio, support audio 3,5 mm * 1 (vert); Entrée audio, support audio 3,5 mm * 1 (rouge); Interface microphone micro * 1 interface de haut-parleur SPK * 1, peut connecter 1W en haut-parleur d'alimentation

Bouton: bouton d'alimentation; bouton de réinitialisation; Bouton de récupération

Récepteur infrarouge: prend en charge la fonction de télécommande infrarouge

Rtc: socket d'alimentation RTC * 1

Interface du ventilateur: prend en charge l'installation du ventilateur 5V pour le refroidissement
