Qu'est-ce que la puce RK3576?

Rockchip RK3576 La plate-forme AIO de haute performance de deuxième génération à haute performance est un processeur SoC (système sur puce) à haute performance et à faible puissance adapté à une variété de scénarios d'application tels que les PC basés sur ARM, les appareils informatiques Edge et les appareils Internet mobiles personnels. Il utilise un processeur à huit cœurs basé sur l'architecture ARM, intègre un NPU 6TOPS indépendant (opérations TERA par seconde) (Unité de traitement quadriculaire du réseau neural), intègre plusieurs cœurs informatiques tels que GPU, MCU, VPU, et a une riche interface périphérique pour répondre aux exigences de scène complexes dans beaucoup. En outre, RK3576 prend également en charge le stockage UFS (Universal Flash Storage), offrant des capacités efficaces de stockage et de lecture de données.

Thinkcore Technology dédié au développement embarqué des bras, a actuellement développé RK3576 Core Board et prend en charge la personnalisation et la production de masse

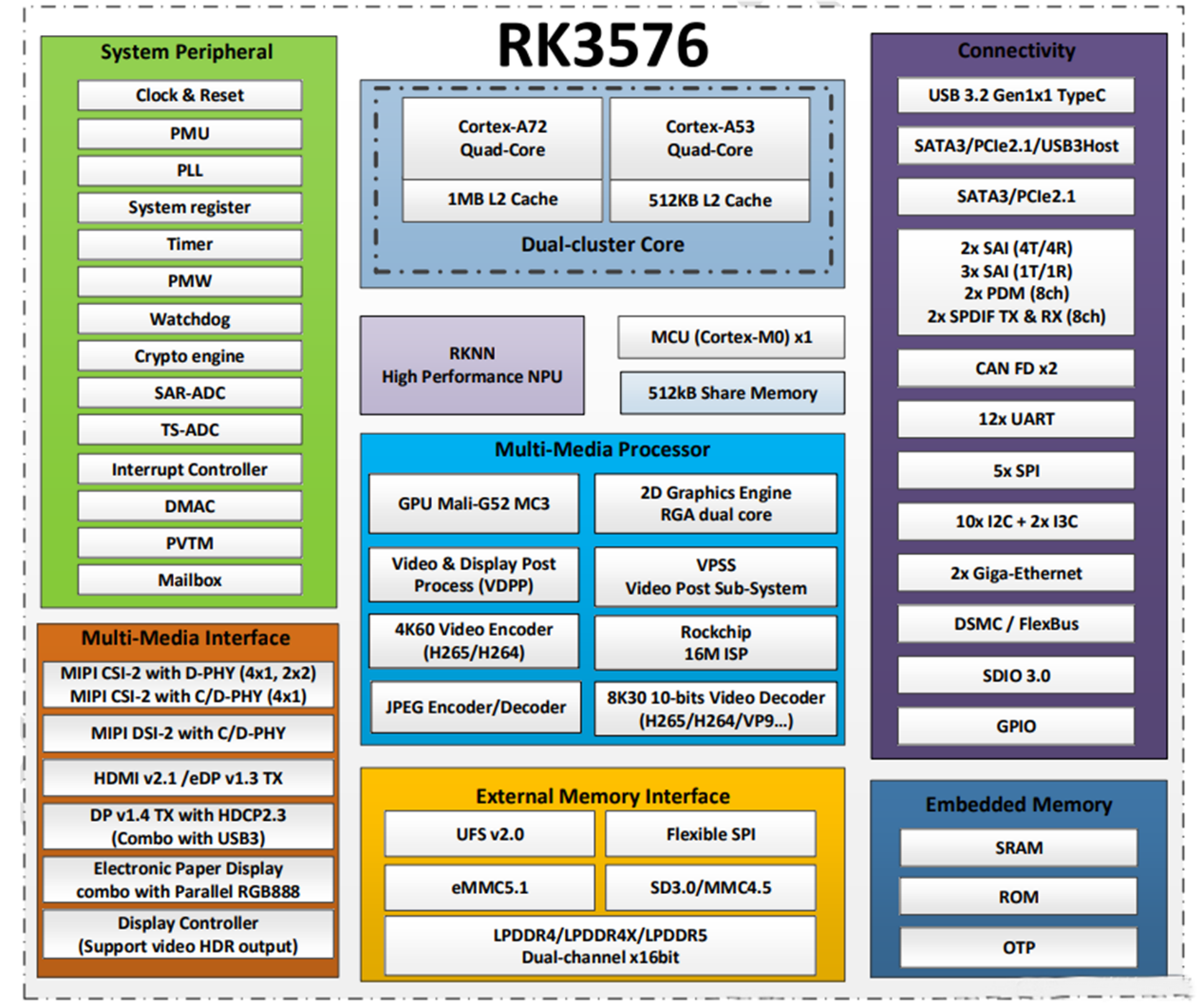

2. 2. Analyse des spécifications RK3576

CPU:

Processeur de bras octa-core avec 4 cœurs de cortex-A72 (2,2 GHz) et 4 cœurs de cortex-A53 (1,8 GHz)

MCU Cortex-M0 ARM orienté utilisateur à 400 MHz

GPU:

Bras mali-g52 mc3 @ 1ghz

Prend en charge OpenGL ES 1.1, 2.0 et 3.2

Volcan de support 1.1

Prend en charge OpenCL 2.0 Profil complet

Prend en charge l'AFBC (compression du tampon de trame ARM)

DDR:

Dual 32 bits LPDDR4 / LPDDR4X / LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​DÉCODER VIDÉO AVS2

4KP120 H.265, AV1, VP9, ​​DÉCODER VIDÉO AVS2

4KP60 H.265, H.264, AV1, VP9, ​​DÉCODER VIDÉO AVS2

Encodeur vidéo 4KP60 H.264 / H.265

Encodeur et décodeur 4KP60 MPEG

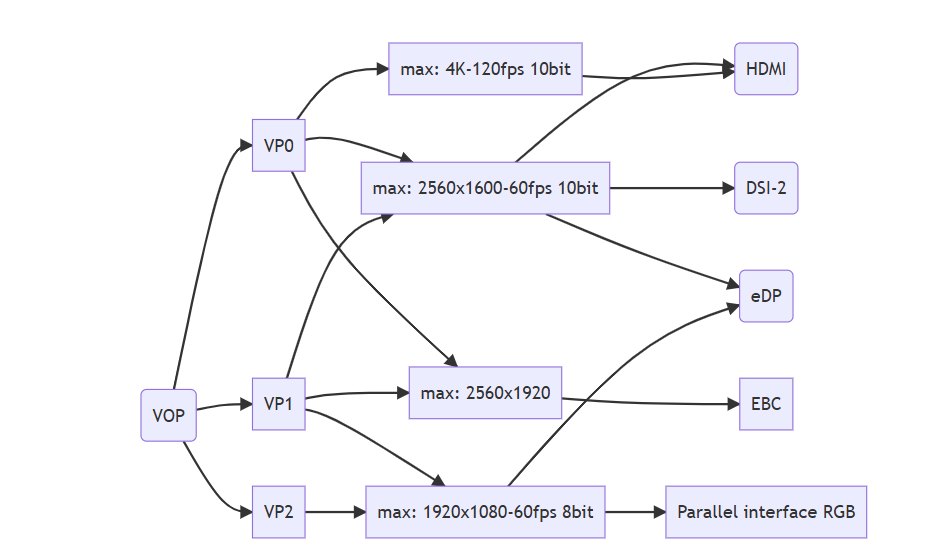

GTC:

HDMI 2.1 4KP120 / EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (affichage électronique du papier) TX @ 2560x1920

Interface parallèle (RGB888) TX @ 1080p60

1. Prise en charge de l'écran triple affichage 2,5k + 2k + 2k

2. 2. Double écran 4K + 2K

NPU:

L'alimentation informatique INT8 est 6 en haut

Soutenir les deux cœurs, les deux cœurs peuvent travailler ensemble ou indépendamment

Prise en charge INT4, INT8, INT16, FP16, BF16 et TF32 Computing avec SRAM interne de 1 Mo

Prise en charge de plusieurs tâches, multi-scènes parallèles Q Traitement Prise en charge du cadre d'apprentissage en profondeur: Tensorflow, Caffe, Tflite, Pytorch, ONNX NN, Android NN, etc.

RGA (moteur graphique 2D):

Rockchip RGA V2.5 Moteur, Dual Core Résolution maximale: Image source 8192x8192, image cible 4096x4096 Transfert de blocs de support et remplissage des couleurs du mode de transparence, y compris le remplissage du gradient et le remplissage de motif

Soutenir le mélange alpha, y compris l'alpha mondial, l'alpha par pixel et le gradient

Soutenez tout rapport de mise à l'échelle non en intestin de 1/16 à 16

Support 0, 90, 180, 270

Entrée vidéo

16m Pixel ISP avec HDR (jusqu'à 120 dB)

Prend en charge 3 interfaces MIPI CSI-2

1 MIPI CSI-2 avec D-Phy (4x1, 2x2)

1 MIPI CS1-2 avec C / D-Phy (4x1)

Deux interfaces D-Phy V1.2 à 4 voies

Chaque interface peut être configurée comme un port de canal de données 2x2

Un triplet à 4 voies (ou 3 données) C / D-Phy

D-Phy est v2.0, avec un taux de canal de 4,5 Gops

C-Phy est V1.1, avec un taux de triplet de 2,5 gsps

Chaque port prend en charge 4 canaux virtuels

Interface DVP

Un DVP 8/10/12

16 bits

8/10/12/16 bits, jusqu'à 150 MHz en charge de la fréquence d'I / S BT.601 / bt.656 et bt.1120 VI Interfaces Prise en charge Configuration de l'horloge pixel, synchronisation horizontale et synchronisation verticale Sync Polarity Bt.656 / bt.1120

Stockage

UFS 2.1 avec HS-G3 (12 Gops)

FSPI (huit canaux)

EMMC 5.1

SDMMC 3.0

Caméra si

2 MIPI CSI-2 avec D-Phy (peut être composé de 4x1 ou 2x2)

1 MIPI CSI-2 avec C / D-Phy (4x1)

DVP 1X 8110112116 bits

Qualité de l'image - Deinterlacing, Denaison, mise à l'échelle, moteur de gestion, netteté, lissage des bords, Hist DCI, 3D-LUT, ACM, HDR

Audio

I2S / TDM / PCM (2X 4T4R, 3X 2T2R), 2X 8CH PDM, 2X S / PDIFASRC (2X 2CH + 2X 4CH)

Réseau

2x interfaces RGMI, c'est-à-dire double Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, prend en charge le mode ALT de type C avec DisplayPort

. PCLE

1 PCLE 2.1 / SATA 3.1 / USB 3.2 Port multiplexé Gen1

1 POLLE PCLE 2.1 / SATA 3.1 Multiplexé Port

Autre 1/0

Peut fd, i2c, spi, uart, gpio

Sécurité (ARM TrustZone Security Extension)

ARM TrustZone Security Extension

Secure Boot / Key Ladder / OTP

Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)

Emballer:16x17 mm, 0,65 tangage, package FCCSP
